Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Calibration Certificate(cost additional) |
Số mô hình: | HC9908 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 5days (trong kho) |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 10 bộ / tháng |
Tiêu chuẩn: | IEC60884 IEC 60065 và vv | Cánh tay của lực lượng: | 0-200mm |
---|---|---|---|
Trọng lượng: | 2,5N | Mô-men xoắn: | 0,25Nm và 0,4Nm |
Phích cắm: | phích cắm đa năng (phù hợp với phích cắm GB và BS), phích cắm UL, phích cắm châu Âu | Cấu hình: | phích cắm có thể thay thế và tùy chỉnh |
Điểm nổi bật: | socket tester,electrical plug tester |

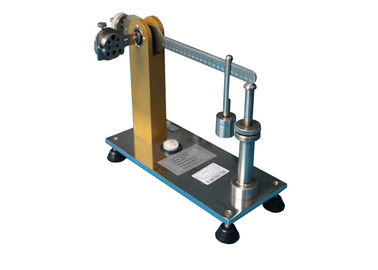

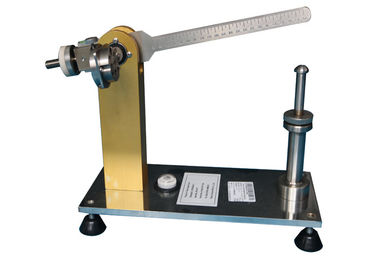

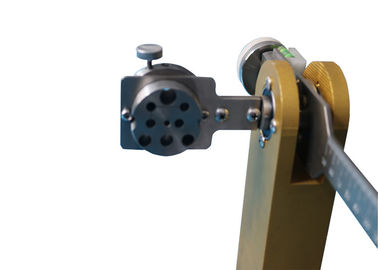

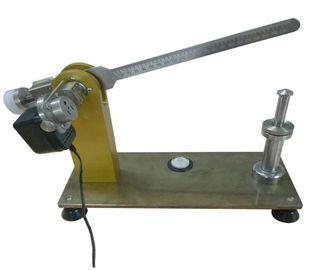

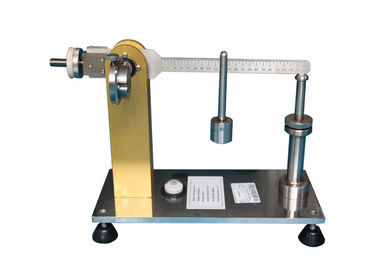

Iec60884 Điều 14.23.2 Socket -Tester Torque Tester
Thông tin sản phẩm
Người kiểm tra phù hợp với IEC 60884-1 2013 mục 14.23.2, IEC 60335-1 khoản 22.3, IEC60065 khoản 15.4.1 và hình 11 và vân vân.
Nó được sử dụng để kiểm tra lực căng của chèn. Một thiết bị có ghim cố định đưa vào ổ cắm cố định sẽ không gây căng thẳng quá mức đối với những ổ cắm này.
Mệnh đề chuẩn
Thiết bị được đưa vào ổ cắm cố định theo đúng tiêu chuẩn này, ổ cắm điện được xoay quanh trục ngang qua trục của ổ cắm trực tiếp - tiếp xúc với khoảng cách 8mm phía sau mặt tiếp xúc của ổ cắm và cổng song song đến khuôn mặt đính hôn này.
Mômen xoắn bổ sung đã được áp dụng cho socket -outlet để duy trì mặt tiếp giáp trong mặt phẳng thẳng đứng không được vượt quá 0.25 Nm.
Kết cấu
1 - cân nặng cân
2 - bong bóng đo
Bong bóng 3 cấp
4 - đo trọng lượng
5 - vít điều chỉnh chiều cao
6 - thanh hỗ trợ
Thông số:
cân nặng | 2,5N * 1, 1N * 1 |
Phích cắm | Cắm UL * 1, cắm châu Âu * 1, cắm tất cả các mục đích * 1 |
Phù hợp với tiêu chuẩn | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
Lực lượng | 0-200mm |
Khoảng cách từ bề mặt tiếp xúc và trục của bề mặt | 8mm |
Các bước thao tác
2.Hang trọng lượng 4 cân trên cánh tay cân bằng, và điều chỉnh trục vít điều chỉnh độ cao 5 , làm cho cánh tay cân bằng theo chiều ngang.Nếu cánh tay cân bằng nằm ngang, bọt khí của bong bóng mức 2 ở vị trí trung tâm.
3.Remove 4-đo trọng lượng , điều chỉnh trọng lượng 1-cân bằng vị trí, giữ cánh tay cân bằng ở vị trí ngang. Và làm cho cánh tay cân bằng giữ một khoảng cách khoảng 1mm vào thanh đỡ 6 .
4. Lắp mẫu thử trên thiết bị, thắt chặt ốc vít. Bây giờ cân bằng cánh tay lên.
5.Hang trọng lượng 4 cân trên cánh tay cân bằng. Điều chỉnh vị trí của 4 - đo trọng lượng , ghi lại vị trí mà làm cho mức độ cân bằng cánh tay, bọt khí của 2 - bong bóng đo ở vị trí trung tâm, cân bằng cánh tay giữ khoảng cách 1mm đến 6 - thanh hỗ trợ . Nói vị trí 10,3cm.
6. Đo mômen
(1) Trọng lượng thích hợp được treo ở mức thấp hơn.
(2) Di chuyển trọng lượng chậm cho đến khi cánh tay cân bằng ở trạng thái nằm ngang.
7. Mômen của mẫu được đưa vào ổ cắm: Kích thước cân nặng X
Ví dụ: Mô men: 0.12mX2.5N = 0.3Nm
