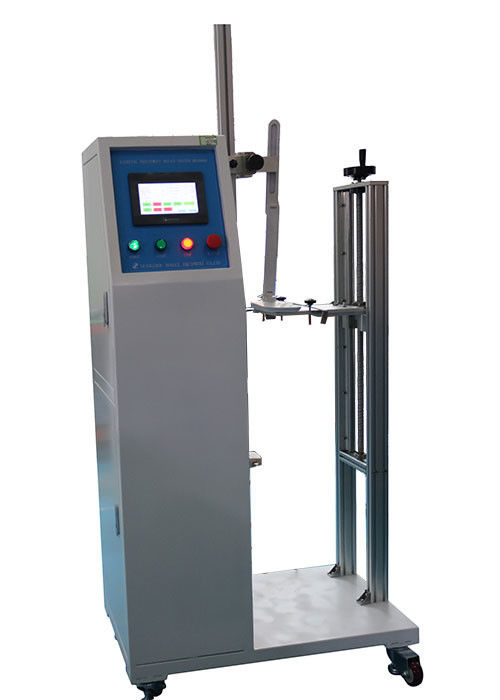

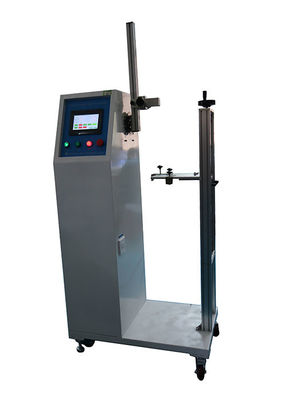

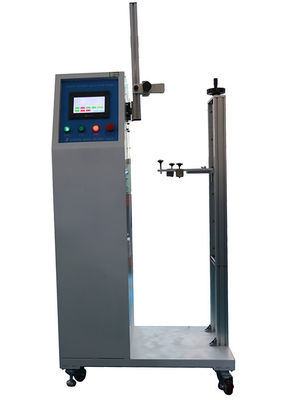

Thiết bị kiểm tra ánh sáng PLC

Sự thay đổi về ngoại hình của đèn lồng Thiết bị kiểm tra ánh sáng Thiết bị điều chỉnh IEC60598-1 R500mm

Thông tin về sản phẩm:

Thiết bị được sử dụng để phát hiện thiết bị điều chỉnh và xác nhận theo IEC60598-1 khoản 4.14.3.
Thiết bị điều chỉnh, được trang bị cáp hoặc dây thích hợp phải được vận hành theo bảng sau.Một chu kỳ hoạt động là một chuyển động từ một cực của phạm vi đến cực khác và trở lại vị trí bắt đầuTốc độ di chuyển không được làm cho thiết bị nóng lên đáng kể và không được vượt quá 600 chu kỳ mỗi giờ.
Đối với các thiết bị điều chỉnh bao gồm một ống linh hoạt, phạm vi điều chỉnh cho thử nghiệm này thường là 135 ° theo cả hai hướng từ chiều dọc.khi điều chỉnh này không thể đạt được mà không sử dụng lực lượng không hợp lý, ống linh hoạt chỉ bị uốn cong đến các vị trí mà nó sẽ ở lại bởi chính nó.


Các thông số kỹ thuật:

1. Tỷ lệ thử nghiệm có thể được thiết lập, thiết lập từ 0,1 đến 10 lần / phút.

2. góc uốn cong có thể được thiết lập, phạm vi swing của các đường thẳng đứng ở cả hai bên của

0-180°.

3. Độ cao trung tâm xoay: 1200mm.

4. bán kính quay tối đa của con lắc: R500mm.

5- Động lực kéo dài tối đa: 0-650mm.

6. góc quay hành động: 0-360°.

7. Các chu kỳ thử nghiệm có thể được thiết lập, số chu kỳ dao động từ 1-999999.

8Các thiết bị có thể đáp ứng một loạt các mẫu trong phạm vi tiêu chuẩn của nhu cầu kiểm tra.

9Động cơ dẫn động: Động cơ servo.

10Bộ điều khiển: Mitsubishi PLC

11. HMI: giao diện màn hình cảm ứng.

12. Hướng dẫn toàn bộ giao diện tiếng Anh, dễ dàng để vận hành.

13Trọng lượng: với các đầu cuối, kết nối bên ngoài với tải (Đánh tải là tùy chọn, chi phí bổ sung).

Thông tin tiêu chuẩn:

4.11.6Các hệ thống tiếp xúc điện cơ phải chịu được căng thẳng điện xảy ra trong quá trình sử dụng bình thường.

Kiểm tra sự phù hợp bằng cách áp dụng các hệ thống tiếp xúc điện cơ với 100 hoạt động với tốc độ tương ứng với việc sử dụng thực tế (một hoạt động là làm hoặc phá vỡ các hệ thống tiếp xúc điện cơ.

Kiểm tra được thực hiện với AC ở điện áp định số và dòng điện thử nghiệm phải gấp 1,25 lần dòng điện định số của hệ thống tiếp xúc điện.Nhân tố công suất của tải trọng phải khoảng 0,6, trừ khi có dòng điện khác được đánh dấu cho tải kháng, trong trường hợp đó, nhân công tải là một.

Nếu một thiết bị đèn được đánh dấu cho cả tải trọng kháng và cảm ứng, nó phải được thử nghiệm với các yếu tố công suất là 1 và 0,6.

Trước và sau các thử nghiệm, các hệ thống tiếp xúc điện cơ phải được tải với dòng điện danh hiệu gấp 1,5 lần, và sự sụt giảm điện áp qua mỗi tiếp xúc không được vượt quá 50 mV.

Sau khi hoàn thành các thử nghiệm này, hệ thống tiếp xúc điện cơ phải chịu được một thử nghiệm sức mạnh điện được thực hiện theo quy định tại điểm 10.2.

Sau khi thử nghiệm, các mẫu phải cho thấy:

- không bị mòn làm ảnh hưởng đến việc sử dụng tiếp theo;

- Không bị hư hỏng của các khoang hoặc rào cản;

Không có sự nới lỏng của kết nối điện hoặc cơ học.

Đối với các hệ thống tiếp xúc điện cơ học, thử nghiệm cơ học 4.14.3 được thực hiện đồng thời với thử nghiệm điện này.

Xét nghiệm trên các thiết bị điều chỉnh:
