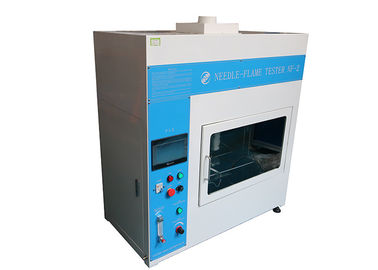

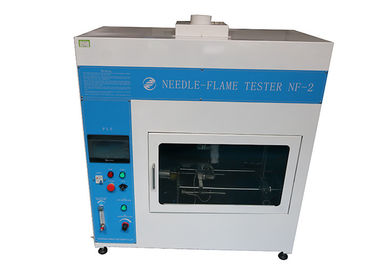

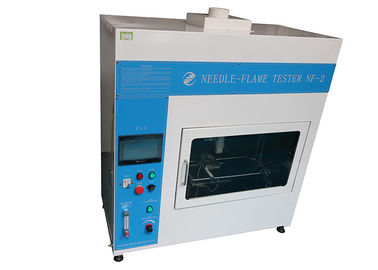

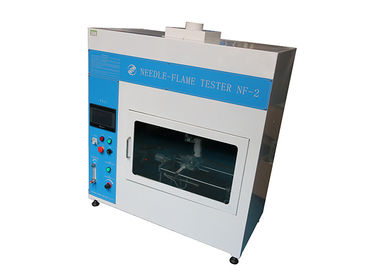

Thiết bị kiểm tra ngọn lửa kim theo tiêu chuẩn IEC 60695 0,5m³ với màn hình cảm ứng màu 7 inch

Thiết bị kiểm tra tính dễ cháy IEC 60695 Thiết bị kiểm tra ngọn lửa bằng kim với màn hình cảm ứng màu 7 inch

Giới thiệu sản phẩm

5.1 Đầu đốt
Đầu đốt để tạo ra ngọn lửa thử phải bao gồm một ống dài ít nhất 35 mm với lỗ khoan 0,5 mm ± 0,1 mm và đường kính ngoài không quá 0,9 mm.
CHÚ THÍCH: Ống được chỉ định trong ISO 9626 [1] 2 (vách mỏng hoặc vách mỏng 0,8 mm) đáp ứng các yêu cầu trong tiêu chuẩn này cho đường kính trong 0,5 mm ± 0,1 mm và đường kính ngoài không lớn hơn 0 , 9 mm.
Đầu đốt được cung cấp khí butan hoặc propan có độ tinh khiết ít nhất 95%.Sẽ không có không khí được nhận vào ống đốt.

5.2 Ngọn lửa
Với trục của đầu đốt ở vị trí thẳng đứng, nguồn cung cấp khí được điều chỉnh sao cho chiều dài của ngọn lửa là 1 2 mm ± 1 mm, khi nhìn dưới ánh sáng dịu trên nền tối (xem Hình 1 a).Ngọn lửa phải được xác nhận bằng cách sử dụng thiết bị và quy trình chi tiết trong Phụ lục A. Thời gian thử nghiệm để nhiệt độ tăng từ 1 00 ° C ± 5 ° C đến 700 ° C ± 3 ° C sẽ là 23,5 s ± 1, 0 S.

5.3 Phòng thí nghiệm / buồng
Khoang / phòng thí nghiệm phải có thể tích bên trong ít nhất 0,5 m 3.Buồng phải cung cấp môi trường không có gió lùa, đồng thời cho phép lưu thông nhiệt bình thường của không khí qua mẫu thử.Buồng phải cho phép quan sát thử nghiệm trong tiến trình.
Các bề mặt bên trong của các bức tường phải có màu tối.
Để an toàn và thuận tiện, mong muốn rằng vỏ bọc này (có thể đóng hoàn toàn) được gắn thiết bị chiết, như quạt hút, để loại bỏ các sản phẩm đốt cháy, có thể độc hại.Thiết bị trích xuất phải được tắt trong quá trình thử nghiệm và bật ngay sau khi thực hiện các phép đo thời gian.Một giảm xóc đóng cửa tích cực có thể cần thiết.
LƯU Ý Đặt gương trong buồng, để cung cấp hình chiếu phía sau của mẫu thử, đã được tìm thấy là hữu ích.

5.4 Lớp được chỉ định
Để đánh giá khả năng cháy lan, ví dụ bằng cách đốt hoặc phát sáng các hạt rơi ra từ mẫu thử, một lớp vật liệu hoặc các thành phần thường bao quanh hoặc nằm bên dưới mẫu thử được đặt bên dưới mẫu thử ở khoảng cách bằng khoảng cách giữa mẫu thử và vật liệu xung quanh hoặc các thành phần khi mẫu thử được gắn như trong sử dụng bình thường.
Nếu mẫu thử là cụm lắp ráp phụ hoặc một bộ phận của thiết bị và được thử riêng, một miếng ván gỗ phẳng, dày khoảng 1 0 mm được phủ tiếp xúc gần với một lớp mô bọc, được đặt ở khoảng cách xa 200 mm ± 5 mm bên dưới nơi áp dụng ngọn lửa kim cho mẫu thử, trừ khi có quy định khác trong thông số kỹ thuật có liên quan.Gói mô theo quy định trong 4.21 5 của ISO 4046-4 là
một mô bọc mềm và mạnh, nhẹ 1 2 g / m 2 đến 30 g / m 2.
Nếu mẫu thử là một thiết bị độc lập hoàn toàn, nó được đặt ở vị trí sử dụng bình thường trên tấm gỗ phủ mô, kéo dài tối thiểu 1 00 mm bên ngoài đế của thiết bị theo mọi hướng.
Nếu mẫu thử là một thiết bị treo tường hoàn chỉnh, nó được cố định ở vị trí bình thường sử dụng 200 mm ± 5 mm so với tấm gỗ phủ mô.
Có nghĩa là để cố định mẫu thử và đầu đốt ở vị trí có thể cần thiết.

5.5 Thiết bị hẹn giờ
Thiết bị đo thời gian phải có dung sai không quá 0,5 s.

Tiêu chuẩn:IEC60695-11-5 Phương pháp thử ngọn lửa-Phương pháp thử ngọn lửa-Thiết bị, hướng dẫn và sắp xếp thử nghiệm xác nhận

Ứng dụng:Phần này của IEC60695 chỉ định thử nghiệm ngọn lửa kim để mô phỏng hiệu ứng của ngọn lửa samll có thể xảy ra do tình trạng lỗi, để đánh giá bằng kỹ thuật mô phỏng nguy cơ cháy.

Mẫu thử nghiệm:Chiếu sáng, thiết bị điện hạ thế, thiết bị gia dụng, máy công cụ điện, động cơ điện, dụng cụ điện, dụng cụ điện tử, dụng cụ điện, đầu nối điện, như các thiết bị điện và điện tử, linh kiện, bao gồm vật liệu cách điện, nhựa kỹ thuật hoặc khác vật liệu dễ cháy.

Đặc tính:Bộ kiểm tra ngọn lửa kim bao gồm đầu đốt hình kim Ф0,9mm nghiêng với thiên thần 45 ° và cung cấp cho nó khí butan.Nguy cơ cháy của thiết bị khi có chất dễ cháy bên trong thiết bị gây ra do tình trạng lỗi được đánh giá bằng cách mẫu thử có thể được đánh lửa hoặc thời gian và chiều dài của quá trình đốt.

Thông số:

Xem ảnh:
