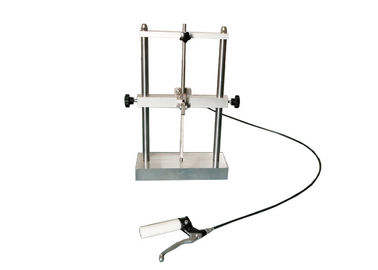

Trạm đơn Hình 27 Thiết bị thử nghiệm tác động của IEC 60884-1

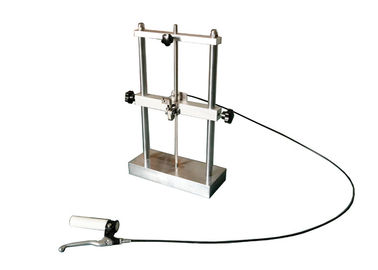

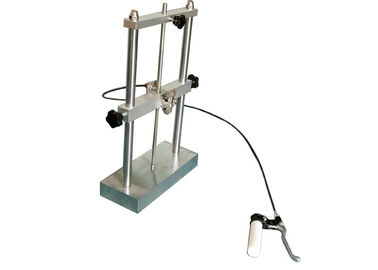

IEC60884-1 Hình 27 Thiết bị trạm đơn để kiểm tra tác động ở nhiệt độ thấp

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho các mục đích gia đình và tương tự - Phần 1: Yêu cầu chung' khoản 24.4, khoản 30.4, hình 27 và hình 42.

Mô tả tiêu chuẩn:

Khoản 24.4:

Các mẫu thử được thử nghiệm tác động bằng thiết bị như trong hình 27.

Thiết bị, được đặt trên một miếng cao su xốp dày 40 mm, được đặt cùng với các mẫu thử trong tủ đông lạnh ở nhiệt độ (nhiệt15 ± 2) ° C, trong ít nhất 16 h.

At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. Vào cuối giai đoạn này, lần lượt từng mẫu thử được đặt ở vị trí sử dụng bình thường như trong hình 27, và trọng lượng được phép rơi từ độ cao 100 mm. The mass of the falling weight is (1 000 ± 2) g. Khối lượng của trọng lượng rơi là (1 000 ± 2) g.

Sau thử nghiệm, mẫu thử sẽ không có thiệt hại trong ý nghĩa của tiêu chuẩn này.

Điều 30.4 Thử tác động ở nhiệt độ thấp:

Các mẫu thử được thử nghiệm tác động bằng thiết bị như trong hình 42. Khối lượng của trọng lượng rơi là (100 ± 1) g.

Thiết bị, trên một miếng cao su xốp, dày 40 mm, được đặt cùng với các mẫu thử, trong tủ đông lạnh ở nhiệt độ (mật15 ± 2) ° C trong ít nhất 24 giờ.

At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. Vào cuối giai đoạn này, lần lượt từng mẫu thử được đặt ở vị trí, như trong hình 42, và trọng lượng rơi được phép rơi từ độ cao 100 mm. Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. Bốn tác động được áp dụng liên tiếp cho cùng một mẫu thử, xoay nó qua 90 ° giữa các tác động.

Sau khi thử, các mẫu thử được phép đạt được nhiệt độ phòng và sau đó được kiểm tra.

Không có vết nứt của tay áo cách điện phải được nhìn thấy với tầm nhìn bình thường hoặc điều chỉnh mà không cần phóng đại.

Ứng dụng:

Thiết bị này được sử dụng để kiểm tra khả năng chống va đập ở nhiệt độ thấp của các phụ kiện điện, cũng như dây và cáp.

Mẫu thử nghiệm:

Phụ kiện điện, hộp gắn loại bề mặt, tuyến vít, vỏ, dây và cáp, v.v.

Đặc tính:

Thiết bị này nên được sử dụng với buồng nhiệt độ thấp, thiết bị nên được đặt trên miếng cao su xốp dày khoảng 40mm, và nên được đặt trong buồng nhiệt độ thấp trước và trong khi thử nghiệm.

Thông số:

Phương pháp kiểm tra:

1. Trước khi sử dụng lần đầu tiên, người dùng nên làm quen với các tiêu chuẩn có liên quan để sử dụng thiết bị thử nghiệm hiệu quả và phù hợp hơn và hoàn thành thử nghiệm.

2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. 2. Mẫu thử được đặt dưới miếng thép trung gian, trọng lượng được móc bằng móc áo, điều chỉnh vị trí của móc, vào cuối giai đoạn này, lần lượt từng mẫu thử được đặt ở vị trí sử dụng bình thường như trong hình. 27, và một trọng lượng được phép rơi từ độ cao 100 mm. The mass of the falling weight is (1000±2) g. Khối lượng của trọng lượng rơi là (1000 ± 2) g.

3. Thiết bị, được đặt trên một miếng cao su xốp dày 40 mm, được đặt cùng với các mẫu thử trong tủ đông ở nhiệt độ (-15 ± 2) ℃, trong ít nhất 16h.

4. Khi hết thời gian, nhấn tay cầm nhả trên thiết bị, trọng lượng rơi tự do trên mẫu thử, sau khi thử, mẫu thử sẽ không có thiệt hại theo nghĩa của tiêu chuẩn này.

5. Làm sạch và bảo trì thiết bị sau khi thử nghiệm được hoàn thành.
