Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | CE , Calibration Certificate(cost additional) |
Số mô hình: | HC |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 4 tháng |
Điều khoản thanh toán: | L/C, T/T |
Tỷ lệ thu hồi heli: | ≥98% | Trạm kiểm tra: | Twostations cho thử nghiệm bên trong và bên ngoài |
---|---|---|---|
Tracer Gas: | Nitơ và Heli | Áp suất rò rỉ helium: | 1,5MPa |
Từ chối điểm: | 5.0E-7Pa.m3 / giây. | ||
Điểm nổi bật: | helium leak test equipment,helium leak testing |

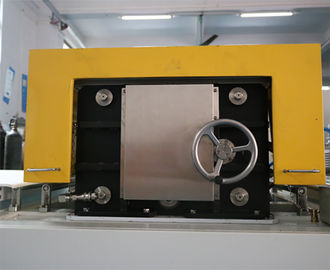

Ô tô trao đổi nhiệt dạng tấm Thiết bị kiểm tra rò rỉ Helium với cấu trúc song công
Thiết bị kiểm tra rò rỉ heli này thích hợp cho việc phát hiện độ kín của bộ trao đổi nhiệt dạng tấm, rất hữu ích cho nhiều ứng dụng công nghiệp như công nghiệp dầu mỏ, sản xuất giấy, tạo điện, dệt, HVAC, luyện kim, hóa hữu cơ và ô tô.
Nguyên tắc và cấu trúc thiết bị:
Theo nguyên lý phát hiện rò rỉ cơ bản của helium, với heli là khí tracer, hệ thống có thể phát hiện rò rỉ thông qua điền helium vào khoang B của bộ trao đổi nhiệt dạng tấm trong chu trình phát hiện rò rỉ bên trong. Và trong chu kỳ phát hiện rò rỉ bên ngoài, helium sẽ được lấp đầy trong A và B cùng một lúc để phát hiện rò rỉ của khoang. Với thiết bị dò rò rỉ helium, chúng tôi có thể nhanh chóng và chính xác xác định độ chính xác của rò rỉ trao đổi nhiệt dạng tấm.

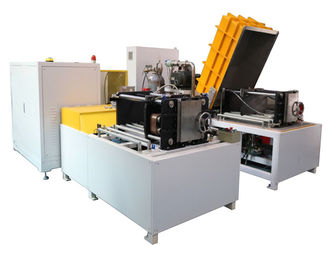

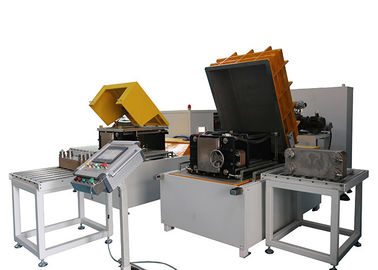

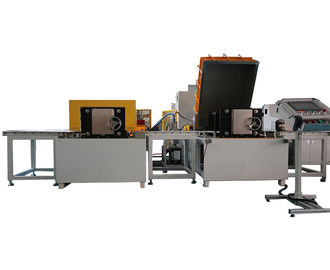

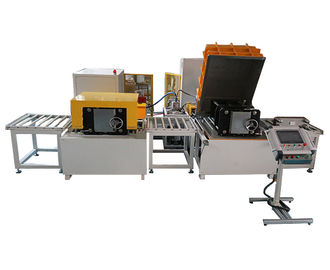

Hệ thống sử dụng cấu trúc song công, đặt phôi vào trạm kiểm tra rò rỉ bên trong để xử lý phát hiện rò rỉ bên trong trước tiên, và sau đó đẩy sản phẩm đến trạm kiểm tra rò rỉ bên ngoài thông qua đường truyền để phát hiện quá trình. Đối với phôi ba khoang, trong chu trình thử rò rỉ bên trong, hệ thống đổ đầy helium vào khoang A để phát hiện rò rỉ giữa A- B và A - C. Và trong chu kỳ phát hiện rò rỉ bên ngoài, hệ thống có thể phát hiện rò rỉ của sâu răng. Hệ thống này đi kèm với thiết bị phục hồi helium, có thể tiết kiệm chi phí helium hiệu quả.
Thông số kỹ thuật: (sẽ được tùy chỉnh theo yêu cầu của khách hàng)
Phôi | Tấm trao đổi nhiệt |
Trạm kiểm tra rò rỉ | Hai trạm: một là cho sức mạnh phôi và kiểm tra rò rỉ bên trong, cái kia là để kiểm tra rò rỉ bên ngoài |
Kích thước buồng thử nghiệm | 850 * 750 * 400mm Có thể lắp đặt phôi gia công lớn (620 * 500 * 250mm) hoặc 2 phôi nhỏ (320 * 100 * 77mm) |
Khí cho tổng kiểm tra rò rỉ | Nitơ |
Áp suất rò nitơ | 5,5 MPa |
Khí để kiểm tra rò rỉ tốt | 100% Helium |
Áp suất rò Heli | 5.0MPa |
Điểm từ chối | 5,0E-7Pa.m 3 / giây. |
Thời gian chu kỳ | Phải mất 8 giờ để kiểm tra 480 phôi nhỏ hoặc 240 phôi gia công lớn |
Tốc độ thu hồi Helium | ≥98% |
