Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Third party calibration certificate(cost additional) |
Số mô hình: | HJAU025 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 3 tháng |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Gia công: | Lõi cảm biến áp suất | Độ chính xác phát hiện: | 1.0E-8Pa.m3 / giây |
---|---|---|---|
Chu kỳ kiểm tra: | 10 giây / chiếc | Trạm kiểm tra: | 2 |
Điểm nổi bật: | helium leak detection,helium leak test equipment |

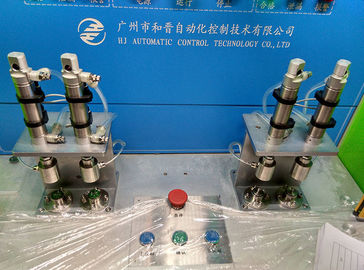

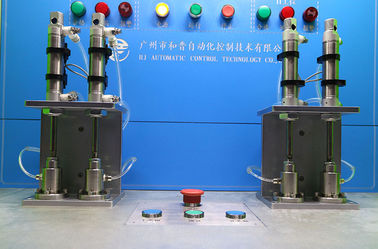

Thiết bị kiểm tra rò tự động cho thiết bị cảm biến áp suất lõi 1.0E-8Pa.m3 / giây
HongCe đã thiết kế và chế tạo hệ thống thử nghiệm rò rỉ helium cho lõi cảm biến áp lực, độ chính xác của việc phát hiện rò rỉ là 1.0E-8Pa.m3 / giây, chu kỳ kiểm tra là 10 giây / chiếc và có thể lên đến 5 giây / chiếc. Hệ thống kiểm tra này có hai trạm kiểm tra, mỗi trạm làm việc có thể kiểm tra 2 phôi đồng thời, với hệ thống thông minh và nhân tạo sẽ đưa ra kết quả phán đoán: rò rỉ tổng thể, rò rỉ, OK. Trừ chức năng phát hiện rò rỉ tự động, cũng có chức năng thống kê sản xuất. Hoạt động chính xác cao, dễ sử dụng và thử nghiệm nhanh chóng làm cho hệ thống thử nghiệm rò rỉ helium của chúng tôi được các nhà sản xuất lõi cảm biến áp dụng rộng rãi.
Thông số kỹ thuật:
Phôi | Cảm biến áp lực lõi |
Tracer Gas | Heli |
Áp lực Helium cho Dấu vết Rò rỉ | 50KPa (có thể điều chỉnh xuống dưới) |
Điểm từ chối | 1.0E-8Pa.m3 / giây |
Chu kỳ kiểm tra | 10 giây / chiếc (kể cả thời gian bốc dỡ) |
Trạm kiểm tra | 2 (mỗi trạm thử nghiệm có thể kiểm tra 2 phôi cùng một lúc) |
Nguyên tắc làm việc cơ bản:
Theo nguyên lý phát hiện rò rỉ cơ bản của helium, phôi được chia thành hai khoang chứa kín riêng biệt bằng phương tiện cố định: hầm chứa đầy và buồng phát hiện rò rỉ, sử dụng helium làm khí dẫn khí, heli tràn vào buồng hel, và phát hiện ra Rò rỉ trong tín hiệu helium qua máy dò rò rỉ helium, có thể nhanh chóng và chính xác xác định độ chính xác rò rỉ của phôi.
Quy trình thử nghiệm:
1. Lắp phôi;
Tự tải các phôi trong mỗi trạm làm việc
2. Phát hiện rò rỉ tổng thể;
Hệ thống thử nghiệm sẽ tự động đánh giá kết quả rò rỉ tổng thể, nếu rò rỉ tổng thể, đèn báo sáng, và quá trình thử nghiệm cho các phôi tương đối sẽ bị dừng, người vận hành cần tự tay lấy ra phôi tương đối và thay thế bằng một cái. Nếu không có rò rỉ tổng thể, hệ thống kiểm tra sẽ tự động thực hiện các quy trình tiếp theo.
3. Đổ vào hêli và phát hiện rò rỉ;
Systell sẽ tự động điền vào các helium theo yêu cầu, và phát hiện rò rỉ tốt, đưa ra kết quả kiểm tra OK hoặc NOK.
4. Tháo các phôi;
Manully dỡ các phôi.
5. Các quy trình tự động khác.
Giám sát quá trình
Công phu - Presure Sensor Cores
