Hệ thống kiểm tra rò rỉ Helium trong phòng hút chân không 2 Lít dưới 1,5 g / năm

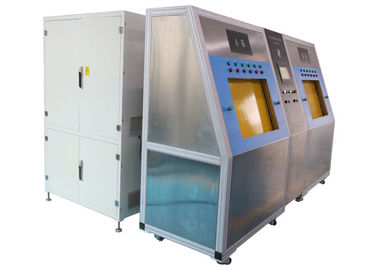

Hai hệ thống hút chân không Helium Leak cho bộ lọc khô ô tô

Hệ thống kiểm tra rò rỉ helium này được thiết kế theo nguyên tắc cơ bản của việc phát hiện rò rỉ helium, helium được sử dụng làm khí tracer, helium được đổ vào phôi trong khoang chân không, sau đó máy dò rò rỉ helium có thể đánh giá chính xác và nhanh chóng sự rò rỉ Các phôi.

Các thông số kỹ thuật

Buồng hút chân không được gắn kín và các khe

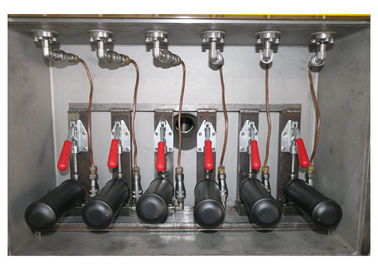

(1) mỗi buồng có 6 miếng thoát hiểm và nạp (bao gồm 3 bộ khớp)
(2) mỗi ống được kiểm soát riêng

Mô tả quá trình làm việc:

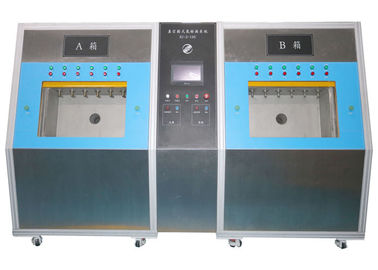

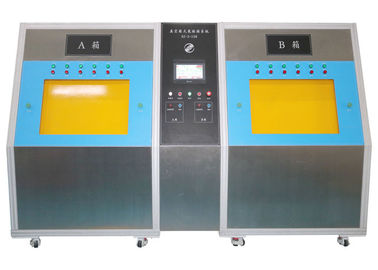

Hệ thống có 2 buồng hút chân không, 2 buồng làm việc liên kết, người vận hành đưa các sản phẩm vào khoang chân không và kết nối chúng với các khớp nhanh, sau đó nhấn nút đóng cửa để đóng cửa, chu trình phát hiện bắt đầu. Có hai tấm chắn bảo vệ rào chắn ở hai bên cửa ra vào, khi người đóng cửa đóng cửa, hãy đảm bảo rằng không có vật gì ở khu vực cửa gây ảnh hưởng đến sự di chuyển của cửa.

Khi một trong những cánh cửa buồng đóng lại, chu trình phát hiện của buồng này bắt đầu. Tại thời điểm này, người vận hành có thể đi đến buồng khác để vận hành.

Quá trình kiểm tra Chu trình:

- Con dấu bằng tay Sản phẩm với vật cố bên trong của Phòng thí nghiệm.
- Đóng cửa của Phòng.
- Di chuyển phòng thí nghiệm đến giá trị của chân không phù hợp với Kiểm tra Rò rỉ bằng Phép đo Khối lượng. Trong quá trình sơ tán của Phòng, hệ thống sẽ chạy thử nghiệm sau đây trên Sản phẩm:
- Áp suất phân rã để lộ rò rỉ tổng thể;
- Xả áp lực và sơ tán sản phẩm;
- Đạt được giá trị chân không thích hợp cho việc chuyển giao, đó là đưa khối lượng phổ kế kết nối với phòng thí nghiệm.
- Đọc nền, đó là Helium dư trong Phòng Thí nghiệm.
- Áp lực của sản phẩm với Helium.
- Kiểm tra rò rỉ bằng Phổ khối.
- Thông gió của buồng kiểm tra (quay trở lại áp suất khí quyển), phục hồi heli từ các sản phẩm đến một áp suất cụ thể (phụ thuộc vào các thông số đã chọn và sự sơ tán cuối cùng của Sản phẩm).
- Khai mạc Phòng
- Dỡ hàng bằng tay của Sản phẩm.
