Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Góc con lắc: | 0-90 ° điều chỉnh, hiển thị tỷ lệ | Chiều dài thanh lắc: | 1000mm |
|---|---|---|---|
| Yếu tố nổi bật: | 5J, 10J, 20J, 50J | Chiều cao tác động: | Điều chỉnh 200mm ~ 1200mm |
| Điểm nổi bật: | impact test equipment,pendulum impact testing machine |
||
90J IEC60068-2-75 Máy kiểm tra lực va đập
Thông tin sản phẩm:
Thiết bị kiểm tra được thiết kế và chế tạo theo yêu cầu của IEC61439-1: 2009, IEC62262: 2002 khoản 6 và IEC60068-2-75, áp dụng để kiểm tra độ bền va chạm cơ học khi thiết bị điện va chạm các vật bên ngoài.

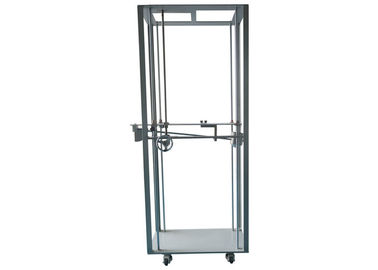

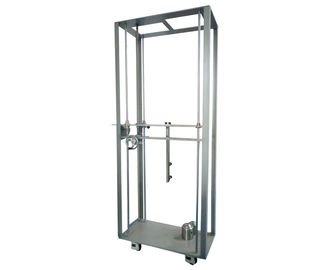

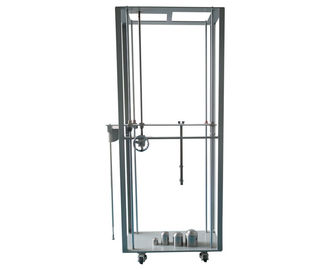

Khung thiết bị này được hàn bằng thép không rỉ, cấu trúc nhỏ gọn và bền. Các khung lắp có thể được điều chỉnh lên và xuống, và góc quay là 0-90 ° điều chỉnh, toàn bộ thiết bị đo kiểm là dễ dàng để được vận hành.
Các thông số kỹ thuật:
| 1 | Góc lưỡi lắc | Điều chỉnh 0-90 °, hiển thị tỷ lệ |
| 2 | Chiều dài thanh cuộn | 1000mm |

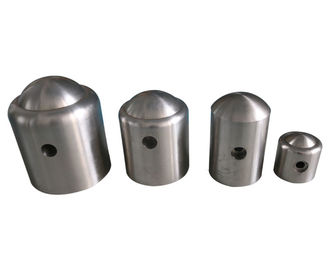

| 3 | Yếu tố nổi bật | 5J, 10J, 20J, 50J (90J chia sẻ cùng một yếu tố nổi bật của 50J), một trong mỗi |
| 4 | Chiều cao va đập | 200mm ~ 1200mm điều chỉnh được |
Năng lượng va chạm, biểu đồ khối lượng và biểu đồ chiều cao giảm:
| Năng lượng / J | 5 | 10 | 20 | 50 |
| Khối lượng tương đương kg (± 2%) | 1,7 | 5 | 5 | 10 |
| Chiều cao giảm mm ± 1% | 300 | 200 | 400 | 500 |
Nguyên lý cơ học:

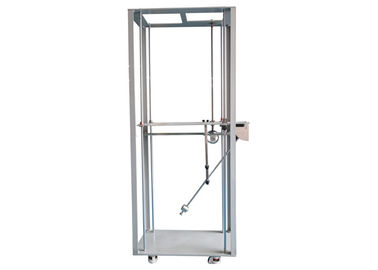

Thiết bị này được thiết kế và sản xuất theo tiêu chuẩn IEC 60068-2-75, đầu trước của thanh con lắc được nối với các yếu tố nổi bật, điều chỉnh thanh lăn đến một chiều cao nhất định và thả nó ra, sau đó thanh lắc quay tự do để tác động vào phép thử Bề mặt mẫu trong một khu vực xác định. Các yếu tố nổi bật khác nhau tương đương khối lượng tương ứng với các năng lượng va chạm khác nhau, và áp dụng cho các thử nghiệm cường độ bao vây thiết bị điện khác nhau.
Thủ tục kiểm tra:
1. Di chuyển thiết bị đo đến vị trí thích hợp trước mẫu thử, điều chỉnh các ốc vít mặt đất để thiết bị đo được đặt ở mức độ, tại thời điểm này, thiết bị đo kiểm được hỗ trợ bởi các ốc vít đất và các bánh xe bị rơi khỏi mặt đất.
2. Lắp các yếu tố nổi bật thích hợp theo năng lượng nổi bật đòi hỏi trên thanh con lắc.
Cách lắp đặt và thay thế: Vít vít cố định, vặn các yếu tố nổi bật đã chọn trên thanh cuốn, sau đó thắt chặt các chốt.
3. Di chuyển máy đo đến vị trí thích hợp để kiểm tra mẫu, điều chỉnh bánh xe để tạo bong bóng nằm ngang ở vị trí trung tâm, đảm bảo máy thử trên mặt đất và mặt đất cứng.
4. Điều chỉnh tay vịn tăng để làm cho các yếu tố nổi bật liên kết điểm tác động, thắt chặt các bu lông cố định trên hướng dẫn để sửa chữa các thiết bị nâng.
5. Điều chỉnh thanh cuộn đến chiều cao yêu cầu của yếu tố nổi bật, đặt thanh lắc trong kẹp thả, người sử dụng có thể điều chỉnh thanh pendulum theo quy mô quay số và hiển thị quy mô trên khay có thể tháo rời.
6. Các yếu tố nổi bật sẽ ảnh hưởng đến mẫu khi phát hành pin được phát hành.
Ghi chú: Tránh tác động lại.
7. Đối với các yêu cầu kiểm tra khác nhau, hãy thay thế phần tử nổi bật theo các bước trên. Lưu ý: Khi kiểm tra yếu tố nổi bật của 50J hãy sử dụng chốt tháo ra ở phần trên của thanh kéo dài, đồng thời hãy đảm bảo rằng chốt phát hành thấp hơn đã được trả lại.
Hãy thay thế thanh thoát ngắn khi kiểm tra phần tử nổi bật của 90J.
