Thí nghiệm áp suất bóng thép không rỉ IEC60884-1 Khoản 25.2 Hình 37

Thí nghiệm áp suất bóng thép không rỉ IEC60884-1 Khoản 25.2 Hình 37

Thông tin chi tiết sản phẩm:

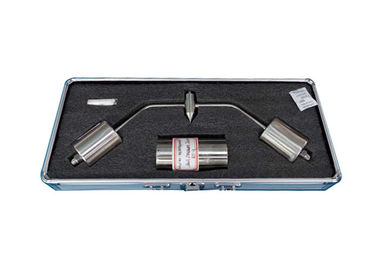

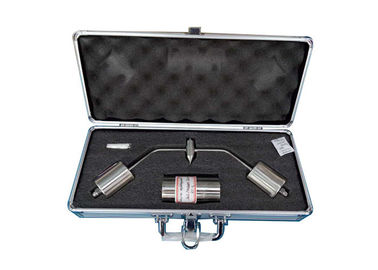

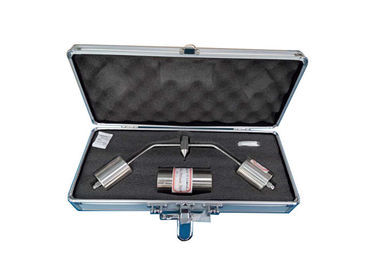

Bộ kiểm tra áp suất bóng phù hợp với nhiều yêu cầu tiêu chuẩn như IEC884-1, IEC950 và như vậy. Nó được sử dụng để kiểm tra sức chịu nhiệt của vỏ điện và các bộ phận bên ngoài được làm bằng vật liệu cách điện. Nó được áp dụng cho các thiết bị kỹ thuật điện và các bộ phận phụ và các thành phần của nó. Nó cũng được sử dụng cho vật liệu cách điện rắn trừ gốm sứ.

Các thông số kỹ thuật:

25.2 Các bộ phận của vật liệu cách điện cần thiết để giữ các bộ phận và phụ tùng hiện tại của bộ phận

Mạch nối đất ở vị trí, cũng như các bộ phận của vùng mặt trước của vật liệu dẻo nóng, rộng 2mm, xung quanh các lỗ chân không và các lỗ tiếp điểm trung gian của ổ cắm, phải được kiểm tra bằng áp lực bằng máy bằng các thiết bị được hiển thị Trong hình 37, ngoại trừ các bộ phận cách điện cần thiết để giữ lại các đầu cuối tiếp đất ở vị trí trong một hộp sẽ được kiểm tra như đã nêu trong mục 25.3.

Chú ý Khi không thể thực hiện phép thử trên mẫu vật, thử nghiệm phải được thực hiện trên một mảnh có độ dày tối thiểu 2 mm được cắt từ mẫu. Nếu không thể, có thể sử dụng không quá 4 lớp, mỗi lớp cắt từ cùng một mẫu, trong trường hợp đó độ dày tổng của các lớp không nhỏ hơn 2,5 mm.

Phần thử nghiệm phải được đặt trên một tấm thép dày ít nhất 3 mm và tiếp xúc trực tiếp với nó.

Bề mặt của một phần được thử nghiệm được đặt ở vị trí nằm ngang và phần đầu bán cầu của thiết bị đo được ép lên bề mặt với một lực là 20 N.

Tải trọng thử và các phương tiện hỗ trợ phải được đặt trong tủ làm nóng trong một thời gian đủ để đảm bảo rằng chúng đã đạt được nhiệt độ thử ổn định trước khi bắt đầu kiểm tra.

Thử nghiệm được thực hiện trong tủ làm nóng ở nhiệt độ (125 ± 2) ° C.

Sau 1 giờ, quả bóng sẽ được lấy ra khỏi mẫu vật, sau đó được nhúng trong vòng 10 giây, trong nước lạnh để làm mát xuống đến khoảng nhiệt độ phòng.

Kiểm tra số dư:

Đặt quả bóng áp lực vào giá đỡ, bạn có thể điều chỉnh thích hợp tại vị trí của thân máy nạp theo tình hình dao động của nó. Sau đó vặn chặt cơ thể đã nạp, đặt lại quả bóng áp lực trên đế đỡ, theo dõi tình hình dao động của nó để đảm bảo hiệu quả điều chỉnh.

Chỉ với điều kiện cân bằng, quả cầu có thể được đặt trơn tru, nếu không quả cầu sẽ có dao động rõ ràng, nếu sử dụng thiết bị quang học để thử, nó sẽ ảnh hưởng nghiêm trọng đến tính chính xác của kết quả kiểm tra.

Phương pháp áp dụng:

1. Trước tiên, hãy đưa thiết bị vào hộp làm nóng mẫu, mẫu vật và thiết bị nạp sau đó được giữ ở nhiệt độ chuẩn trong 24 giờ hoặc sau khi đạt tới điều kiện cân bằng nhiệt và sau đó thử lại.

2. Sau đó đặt mẫu đã được xử lý trước ở giữa phần hỗ trợ, và sau đó đặt quả bóng áp lực ở giữa vùng hỗ trợ đều đặn.

3. Khi đạt áp suất thời gian theo yêu cầu tiêu chuẩn, phải tháo quả bóng áp lực ra khỏi mặt thẳng đứng, rồi lấy mẫu ra cho lần kiểm tra kế tiếp.

Bảo trì:

1. Ball thép R2.5 là thép chịu lực bằng bọt, chú ý đến việc chống gỉ.

2. Mặt đỡ được giữ sáng, sạch sẽ và trơn.

3. Ngăn chặn các cơ quan nước ngoài ngăn chặn Ф 2,5 lỗ cặp nhiệt điện.

4. Ngăn ngừa cân bằng cân vít nới lỏng.
