Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | CNAS |
Số mô hình: | DP-1, SSW-1, SN-1, SN-2, WCS-1, WTP-1, TS-1 (chi phí bổ sung) |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 45 ngày |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 15 bộ / tháng |
Khu vực mưa: | 1000mmX1000mm | Khẩu độ nhỏ giọt: | ¢ 0,4mm |
---|---|---|---|
Chiều cao nhỏ giọt nước: | 200mm | Thời gian kiểm tra: | 10 phút |
Tiêu chuẩn: | IEC60529 IPX1 đến IPX8 | ||
Điểm nổi bật: | Môi trường kiểm tra buồng,Tài liệu thiết bị thử nghiệm |

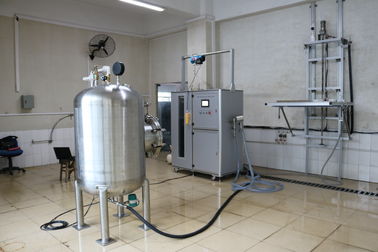

IEC60529 Bằng Cấp IP Cấp Độ Bảo vệ Ngăn chặn IPX1 Để Hệ thống Kiểm tra IPX8
Giơi thiệu sản phẩm:
Thiết bị kiểm tra không thấm nước được sản xuất theo tiêu chuẩn của Mục IEC60529 về kiểm tra IPX1 đến IPX8.
Máy được cung cấp với chương trình kiểm tra tiêu chuẩn, có sẵn để được lựa chọn cho mục đích kiểm tra mà không cần cài đặt trước. Ngoài ra còn có chương trình người dùng định nghĩa, các tham số kiểm tra có thể được xác định phù hợp với tiêu chuẩn thử nghiệm. Nền tải có thể nghiêng 15 ° để đáp ứng yêu cầu kiểm tra nghiêng IPX2.

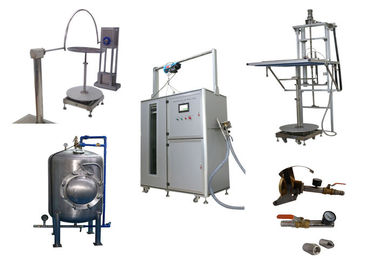

Bao gồm các bài kiểm tra sau đây:
1. Kiểm tra mưa theo chiều dọc (IPX1, IPX2) DP-1
2. Máy đo dao động dây (IPX3, IPX4) SSW-1
3. Đầu phun (IPX3, IPX4) SN-1

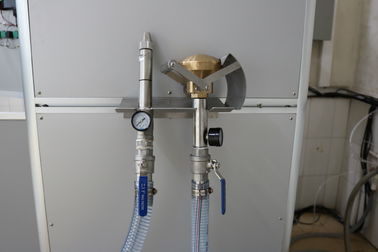

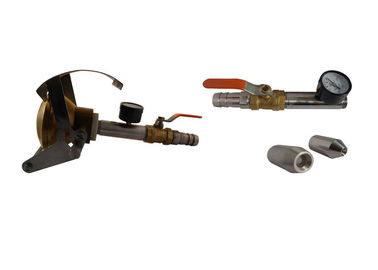

4. Đầu phun tay cầm (IPX5, IPX6) SN-2
5. Hệ thống cấp và quản lý nước thông minh (IPX7) WCS-1
6. Bộ kiểm tra áp suất nước IPX8 WTP-1
7. Giai đoạn quay nghiêng TS-1
1. Máy kiểm tra mưa rãnh dọc DP-1
Sự miêu tả
Thiết bị kiểm tra này là để xác minh Bảo vệ chống rơi thẳng đứng rơi nước. Nó được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 khoản IPX1 và IPX2.
Sự tăng và giảm của hộp nhỏ giọt được điều khiển bởi động cơ. Nó được trang bị với bảng mục tiêu xoay có tốc độ quay là 1r / phút cho kiểm tra IPX1; Nó cũng được trang bị với góc 15 ° để hỗ trợ cho mẫu thử nghiệm IPX2.
1. Bộ lọc bằng thép không gỉ để lọc bụi bẩn.
2. Sử dụng khí nén để thổi nước mũi, để tránh chất phản ứng nước và kim chặn khí quyển. (Máy nén khí không được bao gồm).
3. Ống kim tiêm tổng hợp bằng thép không rỉ, dễ mua, không dễ gỉ.
4. Đầu phun kim và ống hút kim bằng cách sử dụng kết nối taper, có thể dễ dàng thay thế mà không cần dụng cụ, cá nhân thiệt hại cho vòi kim có thể dễ dàng thay thế một cách nhanh chóng.
Thông số kỹ thuật
Ứng dụng | Áp dụng để tiến hành kiểm tra IPX1, IPX2. |
Vùng mưa | 1000mmX1000mm |
Vật liệu thùng | Thép không gỉ |
Nháy khẩu độ | ¢ 0.4mm |
Khoảng cách lỗ | 20mm |
Dòng chảy mưa | 1mm / Min, 3mm / Min, thông số thiết lập của người dùng (lỗi: 0.5mm / phút). |
Chiều cao nhỏ giọt nước | 200mm (tự động kiểm soát bởi thiết bị kiểm tra) |
Thời gian thử nghiệm | 10Min, có thể được thiết lập theo nhu cầu |
Thoát nước | Tự động đổ nước vào bể sau khi kiểm tra hoàn tất |
Đường kính của bàn xoay | Φ600mm |
Tốc độ quay của bàn xoay | 1r / phút |
Vật liệu cơ thể | Hợp kim nhôm công nghiệp |
Điều khiển | Buồng điện |
Kích thước (LxDxH) | 1100X1200X2600mm |
Cấu trúc máy | Treo tường |
Máy nén khí (Tùy chọn, chưa bao gồm) | Máy nén không khí im lặng |

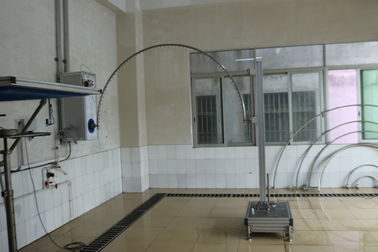

2. Máy đo dao động cho IPX3 và IPX4 SSW-1
Thông tin sản phẩm:
Máy đo dao động ống được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX3 và IPX4. Nó được sử dụng để kiểm tra không thấm nước của thiết bị điện.
Phần ống dao động của thiết bị này được điều khiển bởi động cơ tốc độ có thể điều chỉnh và cơ chế quay tay. Thiết bị này là vòng quay nghiêng từ vị trí ± 60 ° đến một khác là ± 175 ° với tốc độ yêu cầu của tiêu chuẩn thông qua góc điều chỉnh máy.
Điều chỉnh góc là chính xác. Cấu trúc này ổn định và bền. Nó được trang bị với giai đoạn quay vòng, qua đó quay được 90 °. Nó cũng được trang bị với bộ lọc nước sạch để ngăn không cho lỗ kim bị kẹt.
Các thông số kỹ thuật:
Không. | Mục | thông số |
1 | Cung cấp nước | Tốc độ dòng chảy> 10L / min ± 5% nước sạch mà không cần đưa vào. Thiết bị này được trang bị bộ lọc nước sạch |
2 | Kích thước của ống dao động | Đi kèm với ống dao động R400, R600, R800 (R200, R1000, R1200, R1400, R1600mm có thể được tùy chọn), thép không gỉ |
3 | Lỗ nước | Φ0,4mm |
4 | Bao gồm góc của hai lỗ | IPX3: 120 °; IPX4: 180 ° |
5 | Góc pendulum | IPX3: 120 o; IPX4: 360 ° |
6 | Tốc độ mưa | IPX3: 4 giây / lần (2 x 120 °); IPX4: 12 giây / lần (2 x 360 °); |
7 | Dòng nước | Có thể được thiết lập theo kích cỡ của con lắc và số lỗ chân (0.07 L / phút / lỗ) |
số 8 | Thời gian thử nghiệm | 0.01 giây ~ 99 giờ 59 phút, có thể được đặt trước |
9 | Máy đo áp suất | 0 ~ 0.25MPa |
10 | Yêu cầu về trang web | Phòng thí nghiệm không thấm nước IP chuyên dụng, mặt đất phải phẳng với độ chiếu sáng 10A công tắc rò rỉ không thấm nước (hoặc ổ cắm) dùng cho thiết bị. Với chức năng chảy và thoát nước tốt. Lắp đặt mặt đất |
11 | Khu vực | Theo ống dao động chọn |

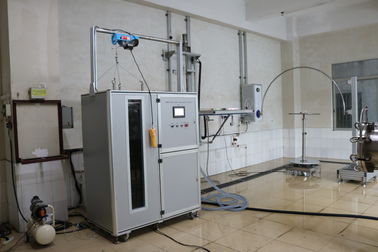

5. Hệ thống cấp và quản lý nước thông minh WCS-1
Thông tin sản phẩm:
Hệ thống cấp và kiểm soát nước thông minh được thiết kế và chế tạo theo yêu cầu tiêu chuẩn của IEC60529 IPX1 ~ IPX8 và yêu cầu liên quan của IEC 60598. Nó được sử dụng để kiểm tra không thấm nước của thiết bị điện, chẳng hạn như các bộ đèn.
Thông số kỹ thuật :
1. Hệ thống cấp và kiểm soát nước thông minh áp dụng đối với:
(A) Cấp nước cho IPX1 ~ IPX6 test không thấm nước
(B) thử nghiệm ngâm nước IPX7
(C) Lưu trữ nước để kiểm tra độ kín nước IPX8
(D) Điều khiển tự động cho toàn bộ thiết bị không thấm nước
2. Phương pháp cấp nước: cấp nước liên tục, cung cấp nước liên tục, cấp nước áp suất không đổi
3. Quy trình kiểm soát cấp nước: Sau khi người sử dụng cài đặt lại giá trị nhiệt độ nước, giá trị dòng chảy nước và giá trị áp suất nước trên màn hình cảm ứng, hệ thống điều khiển nhiệt độ, đồng hồ đo điện tử hoặc máy đo áp lực kỹ thuật số thời gian thực theo dõi các giá trị hiện tại, PLC thông qua việc chuyển đổi dữ liệu, sau đó tự động điều chỉnh tốc độ quay của bơm thông qua bộ chuyển đổi tần số.
4. Điều khiển tempreture nước: Hệ thống PID tự động kiểm soát và phát hiện nước tempreture, phạm vi: nhiệt độ phòng ~ 95 ℃ (± 1 ℃). T
5. Có dòng chảy lớn và dòng chảy nhỏ theo hai cách cung cấp nước.
6. Cấp nước lớn:
(A) Nó được áp dụng cho IPX5 ~ IPX6 thử nghiệm phun nước mạnh và phun nước của IPX8
(B) Khoảng lưu lượng: 10 ~ 100L / phút
(C) Độ chính xác lưu lượng: ± 0.5L / phút
(D) Lưu lượng kế: Lưu lượng kế tuabin kiểu LWGY-15
(E) Bơm nước: CHL8-60L6WBC loại bơm ly tâm bằng thép không rỉ
7. Cấp nước nhỏ:
(A) Nó được áp dụng cho IPX1 ~ IPX4 thử nghiệm không thấm nước
(B) Khoảng lưu lượng: 1 ~ 10L / phút
(C) Độ chính xác lưu lượng: ± 0.5L / phút
Lưu lượng kế: Lưu lượng kế tuabin kiểu LWGY-4
(D) Máy bơm nước: CHL2-30L6WBC loại bơm ly tâm bằng thép không rỉ
8. Bể chứa nước:
(A) Nó được áp dụng để lưu trữ nước của IPX5 ~ IPX6 thử nghiệm phun nước mạnh, phun nước của IPX8, IPX7 ngâm
(B) Khối lượng: 550L
(C) Kích thước: W600mmXD660mmXH1400mm
(D) Cửa sổ quan sát: cửa sổ kính cường lực
(E) Khung cửa sổ quan sát: W200mmXH1250mm
(F) Đo độ sâu: thép không gỉ
(G) Chiều cao chiều sâu đo: 1300mm, accuracy1mm
(H) Kiểm soát mức chất lỏng: công tắc phao + ống tràn
9. Khung nâng tự động ngâm tự động IPX7
(A) Khoảng cách nâng: 0 ~ 1250mm
(B) Kích thước khung: L400mmXW400mm
(C) Trọng tải khung: 50Kg
10. Kiểm soát IPX8
(A) Dải áp suất: 0 ~ 0.6Mpa
(B) Khoảng thời gian: 0 ~ 999999 giây
11. Tủ điều khiển:
(A) Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử
(B) Cài đặt lưu lượng: đặt trên màn hình cảm ứng
(C) Phát hiện nhiệt độ: PID
(D) Bộ điều khiển: Mitsubishi PLC
(E) Giao diện thân thiện: 7 inch, màn hình cảm ứng màu
(F) Chức năng điều khiển: cung cấp nước ổn định, cung cấp nước liên tục, cung cấp nước áp suất cố định và điều khiển thời gian kiểm tra.
(G) Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch
12. Lọc: vỏ bằng thép không rỉ, cốt lõi lọc
13. Vật liệu cơ: hợp kim nhôm công nghiệp
14. Kích thước ngoài: 1400mmX750mmX1600mm
15. Nguồn điện: AC 380V, 50HZ
