1. Sử dụng và tính năng

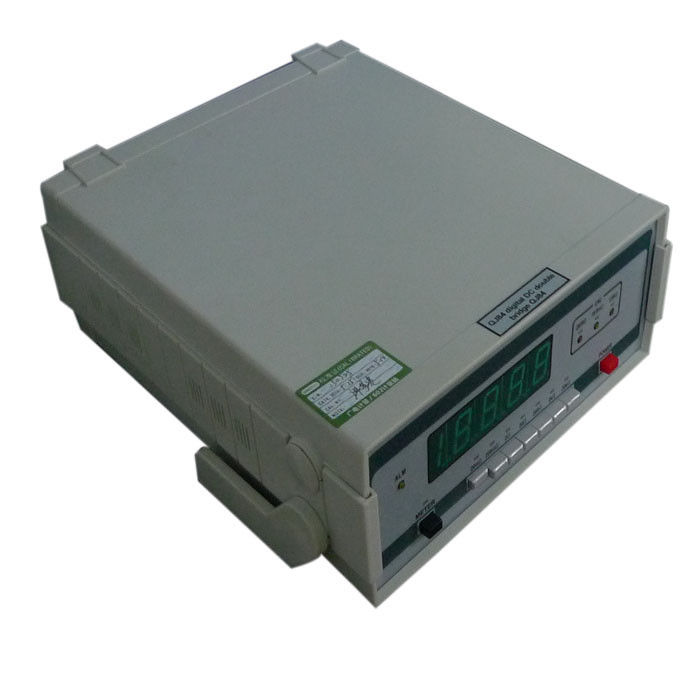

QJ84, một sản phẩm thế hệ mới thay thế thiết bị cầu Kelvin, có thể áp dụng để đo chính xác điện trở DC kháng thấp trong các lĩnh vực như mìn và doanh nghiệp, phòng thí nghiệm, nhà xưởng, vv

Các tính năng chính của nó như sau:

1.1. Sử dụng màn hình hiển thị kỹ thuật số màu xanh lá cây với LED 4½ byte, người dùng có thể đọc và ghi âm rõ nét và đo nhanh.

1.2. Thiết bị này có phạm vi đo rộng (0 ~ 20kΩ) được chia thành 7 dải, với độ phân giải tối thiểu là 1μΩ.

1.3. Các yếu tố kháng chính của nó được tạo thành từ điện trở vết thương chính xác được sản xuất với công nghệ đã được thiết lập. Do đó, chúng có các tính chất có độ chính xác cao, hệ số nhiệt độ nhỏ và độ ổn định lâu dài.

1.4. Do điện trở tiêu chuẩn được tích hợp, thiết bị có thể hiệu chuẩn độ chính xác của nó mà không có tiêu chuẩn bên ngoài.

Các thông số kỹ thuật:

2. Thông số kỹ thuật
2.1 Yêu cầu về môi trường:
Điều kiện tham chiếu:
Nhiệt độ: 20 ± 2 ℃.
Độ ẩm tương đối: 40% ~ 60%.
Điều kiện tiêu chuẩn:
Nhiệt độ: 5 ~ 35 ℃.
Độ ẩm tương đối: 25% ~ 75%.

2.2 Đối với các tham số cho mỗi dải đo, xin vui lòng tham khảo Bảng .1.

2.3 Nguồn cung cấp: AC 115V hoặc 220V ± 10%, 50 ~ 60Hz.

2.4 Kích thước: 250mm x 110mm × 285mm

2,5 Trọng lượng: 2,2kg.

3. Nguyên tắc hoạt động

Nguyên lý hoạt động của QJ84 được thể hiện trong Hình 1. Điện trở đo được kết nối với thiết bị bằng phương pháp nút bốn đầu, cùng với điện trở tham chiếu và bộ khuếch đại hoạt động chính xác trong mạng dải, tạo thành mạch nửa cầu. Sau khi chuyển đổi R / V và thay đổi A / D, màn hình kỹ thuật số LED sẽ hiển thị dữ liệu đo. Điểm thập phân sẽ được căn chỉnh trong khi mạch chuyển đổi cho dải đang thay đổi điện trở của mạng dải.

4. Cấu trúc

Cấu trúc và cách bố trí của mặt trước và mặt sau của QJ84 được thể hiện trong Hình 2.

5. Ghi chú

5.1 Trong việc đo điện trở AC của một số thiết bị có độ tự cảm cao như máy biến áp, việc cắt mạch trở lại không được phép, không phải là sự thay đổi của các dãy sau khi đẩy công tắc "METER" trong quá trình đo theo thứ tự Để ngăn chặn lực lượng phản lực. Sau khi hoàn thành đo hoặc khi thay đổi dải, chuyển đổi "METER" phải được phát hành đầu tiên để độ tự cảm cao có thể xả qua chuyển đổi "METER". Vài giây sau, thiết bị sẽ tự động cắt dòng điện và đèn báo ALM sẽ được bật. Khi việc xả được hoàn thành (thời gian xả được xác định bởi giá trị quy nạp), sau đó cắt bỏ vòng lặp đo có thể được thực hiện để bảo vệ sự an toàn của cả người điều khiển và máy.

5.2 Trong quá trình đo, đầu đo được phép mở mạch, nhưng không được phép ngắn mạch trong thời gian dài. Đặc biệt khi đo điện trở thấp (các dải 20mΩ, 200mΩ, 2Ω), đo phải được thực hiện một cách ngắt kết nối để tránh tình trạng ngắn mạch vì dòng điện đo cao.

5.3 Không được phép đưa công suất thương mại vào đầu đo. Nếu không, nó sẽ làm hỏng máy.

5.4 Các yêu cầu về môi trường để bảo quản thiết bị: Nhiệt độ: 0-4O ℃, độ ẩm tương đối nhỏ hơn 80% và không có khí ăn mòn và vật liệu độc hại trong không khí.
