Thông tin chi tiết sản phẩm:
Thanh toán:
|
Thời gian chu kỳ: | 1 giờ / chiếc | Tỉ lệ rò rỉ: | 1.0E-6mbar.l / s |
---|---|---|---|
Máy dò rò rỉ helium: | Inficon | PLC: | Omron |
Điểm nổi bật: | helium leak detection,helium leak test equipment |

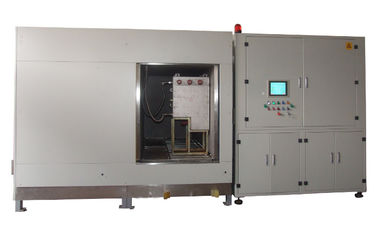

Kiểm tra rò rỉ Helium Phòng hút chân không tự động và SF6 Charging Rig cho SF6 Hộp số Chuyển mạch Thin Shell
Vỏ mỏng không nhuộm được lấp đầy bằng khí SF6, không để rò rỉ. Do có thể có các khuyết tật hàn nên cần thử nghiệm rò rỉ trước khi nạp SF6. Giải pháp bình thường là hệ thống kiểm tra heli helium tự động.
Vì vỏ mỏng mỏng không vết bẩn chỉ có thể chịu được sự chênh lệch áp lực hạn chế, việc thử nghiệm rò rỉ helium, kiểm tra độ khô và quá trình nạp SF6 hoàn thành bên trong một hệ thống tích hợp, sự chênh lệch áp suất bên trong và bên ngoài vỏ mỏng được kiểm soát bởi một áp suất chính xác.
Khái niệm Kiểm tra

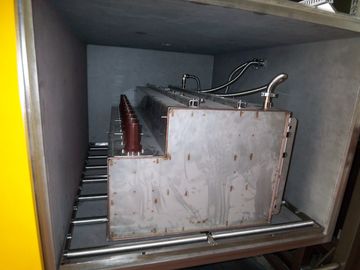

Thoát khỏi buồng chân không.
Kiểm tra áp suất thả bên trong sản phẩm để kiểm tra rò rỉ tổng thể.
Di tản sản phẩm và nạp helium vào sản phẩm.
Kiểm tra tín hiệu helium từ khoang chân không bằng máy dò rò rỉ để đánh giá chính xác chỗ rò rỉ.
Khôi phục helium từ sản phẩm.
Sạc SF6 vào sản phẩm.
Khoang chân không thông gió.
Thông số kỹ thuật:
Chu kỳ thời gian: 1 giờ / chiếc.
Tỷ lệ rò rỉ: 1.0E-6mbar.l / s
Thử nghiệm báo chí: 0.5bar

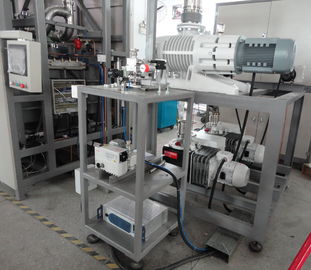

Các bộ phận chính của hệ thống
Bơm chân không | Leybold |
Cảm biến chân không | Inficon |
Máy dò rò rỉ Helium | Inficon |
Cảm biến Presure | GE |
Van điện từ | Burkert |
PLC | Omron |
HMI | Omron |
Máy kiểm tra Esle Helium Leak cho SF6 Thin Shell Switch
