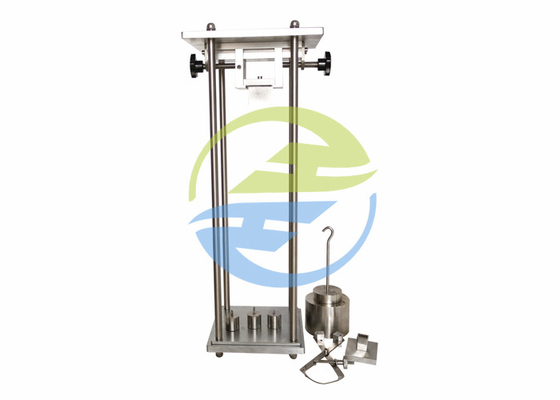

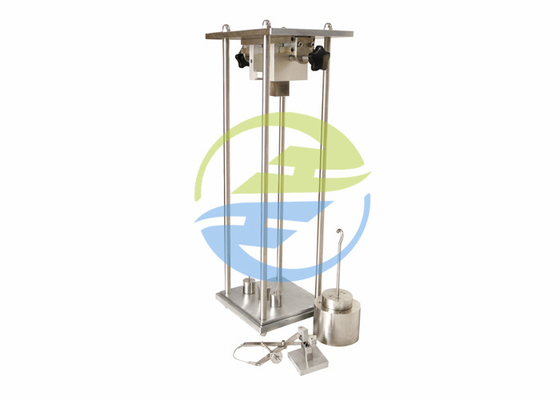

IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm

IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm

  • IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm
  • IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm
IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HongCe
Chứng nhận: Calibration certificate(cost additional)
Số mô hình: HC9916
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Ván ép
Thời gian giao hàng: 20 ngày
Điều khoản thanh toán: T / T
Khả năng cung cấp: 30 bộ mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Kiểm tra phích cắm: Thép cứng Kiểm tra trọng lượng: 1 bộ, chồng chất
Phương thức hoạt động: Bằng thủ công Sự bảo đảm: 1 năm
Mẫu thử nghiệm: Ổ CẮM Tiêu chuẩn: IEC60884-1, VDE0620
Hàm số: Xác minh lực lượng rút tiền Kiểm tra độ nhám của phích cắm: ≤0,8 mm
Điểm nổi bật:

IEC60884-1 Bộ kiểm tra ổ cắm

,

Hình 18 Bộ kiểm tra ổ cắm

,

Bộ kiểm tra ổ cắm bằng tay

IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm



22 Lực lượng cần thiết để rút phích cắm
Cấu tạo của các phụ kiện phải cho phép dễ dàng cắm và rút phích cắm, đồng thời ngăn không cho phích cắm hoạt động ra khỏi ổ cắm khi sử dụng bình thường.Plug Socket Tester
Đối với mục đích của thử nghiệm này, các tiếp điểm nối đất đàn hồi, không phân biệt số lượng, được coi là một cực và các tiếp điểm nối đất không đàn hồi, bất kể số lượng, được coi là không phải là một cực.
CHÚ THÍCH 1: Chốt chắc chắn được sử dụng để nối đất là tiếp điểm nối đất không đàn hồi.
Các phụ kiện được khóa lồng vào nhau được thử nghiệm ở vị trí mở khóa.
Kiểm tra sự phù hợp như sau.Plug Socket Tester
Đối với ổ cắm, bằng cách
- thử nghiệm để chắc chắn rằng lực lớn nhất cần thiết để rút phích cắm thử nghiệm ra khỏi ổ cắm không lớn hơn lực quy định trong Bảng 16, và
- thử nghiệm để xác định rằng lực tối thiểu cần thiết để rút một thiết bị đo chân đơn ra khỏi
cụm tiếp điểm riêng lẻ không được thấp hơn lực quy định trong Bảng 16. Đối với phích cắm có cụm tiếp điểm nối đất đàn hồi, bằng cách
- thử nghiệm để chắc chắn rằng lực lớn nhất cần thiết để rút một thước đo chân ra khỏi cụm tiếp điểm nối đất đàn hồi riêng lẻ của phích cắm không cao hơn lực quy định trong Bảng 16, và
- thử nghiệm để chắc chắn rằng lực tối thiểu cần thiết để rút một thước đo chân ra khỏi cụm tiếp điểm nối đất riêng lẻ không thấp hơn lực quy định trong Bảng 16.Plug Socket Tester



Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 22.1,VDE0620



Đăng kí:

Nó được sử dụng để kiểm tra xem lực tối đa để kéo phích cắm ra khỏi ổ cắm và lực tối thiểu để kéo chân phích cắm đơn ra khỏi ống lót phích cắm có nằm trong phạm vi tiêu chuẩn yêu cầu hay không.Hệ thống kẹp dễ vận hành.



Mẫu thử nghiệm:

Các ổ cắm cho mục đích gia dụng hoặc tương tự.



Đặc trưng:

Tấm trên cùng xoay lên từ vị trí nằm ngang sang hướng thẳng đứng và thiết bị kẹp có thể được xoay trong tấm trên cùng.Các tính năng này cho phép thiết bị được thiết lập ở nhiều cấu hình khác nhau để đáp ứng các yêu cầu tiêu chuẩn khác nhau.Các phích cắm và trọng lượng tiêu chuẩn được cung cấp để thực hiện thử nghiệm trên các ổ cắm có định mức lên đến 16A.
Đồng hồ đo pin và trọng lượng thích hợp để kiểm tra lực rút tối thiểu được bán riêng.Kích thước yêu cầu của máy đo chân phải được khách hàng chỉ định.
Plug Socket Tester
Phích cắm thử nghiệm làm từ thép cứng có độ nhám không quá 0,8mm.
Trục tấm trên cùng từ ngang sang dọc.



Thông số:

Kiểm tra phích cắm Phích cắm thử: làm bằng thép cứng có độ nhám không quá 0,8 mm.Phích cắm thử nghiệm được chế tạo theo TIS166-2549 - hình A.6, TIS166-2549 - hình A.7, TIS166-2549 - hình A.9 và TIS166-2549 - hình A.10.
Trọng lượng Được trang bị một bộ trọng lượng và một hệ thống kẹp.Một dây buộc an toàn phải được cung cấp để ngăn phích cắm thử nghiệm bị rơi và hư hỏng trong quá trình sử dụng
Phương thức hoạt động Bằng thủ công



Lực rút tối đa và tối thiểu đối với phích cắm và ổ cắm:

Giá trị đánh giá Số lượng cực Lực kéo (N)
Thước đo tối đa của chân cắm đa cực Thước đo tối thiểu của chân cắm đơn Thước đo tối đa của chân cắm đơn
≤10A 2 40 1,5 17
3 50
> 10A ~ 16A 2 50 2 18
3 54
Nhiều hơn 3 70
> 16A ~ 32A 2 80 3 27
3 80
Nhiều hơn 3 100







IEC60884-1 Thiết bị để xác minh lực tối đa và tối thiểu được trang bị với phích cắm thử nghiệm 0
