IEC 60745-2-5 Thiết bị thử nghiệm IEC để bảo vệ bên dưới tấm hướng dẫn

Thiết bị thử nghiệm bảo vệ dưới cưa vòng IEC 60745-2-5, 0-30 lần / phút

Điều 19.102.3 của IEC 60745-2-5Đối với cưa có lưỡi có đường kính nhỏ hơn 210 mm, thời gian đóng của bộ phận bảo vệ dưới từ vị trí mở hoàn toàn đến vị trí đóng hoàn toàn không được quá 0,2 s.Đối với cưa có đường kính lưỡi từ 210 mm trở lên, thời gian đóng của bộ phận bảo vệ dưới từ vị trí mở hoàn toàn đến vị trí đóng hoàn toàn tính bằng giây, phải nhỏ hơn số tương đương của đường kính lưỡi lớn nhất được khuyến nghị, tính bằng mét, nhưng không quá 0,3 s.Trong quá trình đo, máy cưa được đặt để cắt ở góc vuông và độ sâu cắt tối đa, với tấm dẫn hướng ở vị trí nằm ngang và lưỡi cưa không bị đảo ngược.
Kiểm tra sự phù hợp bằng các phép đo.

Tiêu chuẩn:IEC 60745-2-5: Yêu cầu cụ thể đối với cưa vòng, điều 19.102.3 và Phụ lục BB, EN 60745-2-5, IEC 62841-2-5 điều 17.101

Ứng dụng:Thiết bị này được áp dụng để kiểm tra thời gian đóng và độ bền cơ học của bộ phận bảo vệ dưới đối với máy cưa vòng.

Mẫu thử nghiệm:Máy cưa đĩaThiết bị thử nghiệm IEC

Tính năng:Cưa phải được đặt để cắt 90 ° và định hướng trong mặt phẳng nằm ngang.Bộ phận bảo vệ dưới phải được di chuyển theo chu kỳ từ vị trí đóng hoàn toàn đến vị trí làm việc mở tối đa và sau đó thả ra trong 50000 chu kỳ với tốc độ không ít hơn 10 chu kỳ mỗi phút.Các số chu kỳ được ghi lại bởi một cảm biến vị trí.Theo chu kỳ, thời gian đóng không quá 0,3 giây.Thiết bị ghi lại thời gian khi thời gian đóng được phát hiện vượt quá 0,3 giây.Khi hoàn thành thời gian kiểm tra đặt trước, thiết bị sẽ ghi lại thời gian đóng cuối cùng và tự động dừng.

Thông số:Thiết bị thử nghiệm IEC

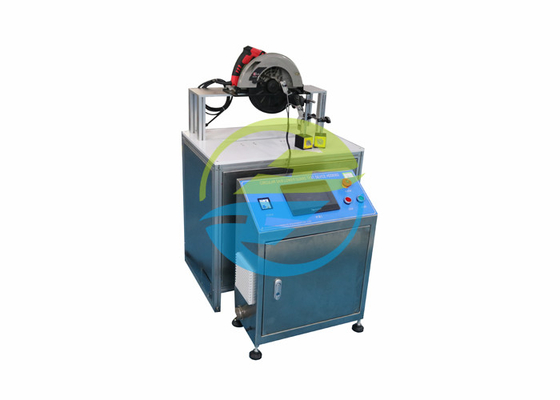

Hình ảnh để tham khảo:
