| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| Số mô hình: | HC9903 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Ván ép |
| Thời gian giao hàng: | 25 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 15 bộ / tháng |
| Phạm vi đếm số: | 1 ~ 9999 (150 lần (15 phút) theo mặc định | Tỷ lệ kiểm tra: | (10 ± 2) r / phút |
|---|---|---|---|
| Trọng lượng: | 300g / 400g / 700g / 900g / 1400g / 2000g * 1 | Đường kính hồi chuyển: | 75mm |
| Điểm nổi bật: | tensile strength testing equipment,lab testing equipment |
||

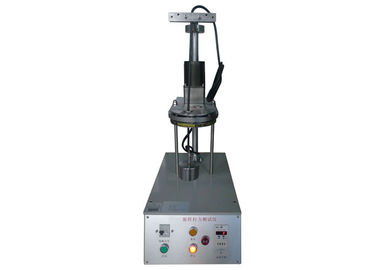

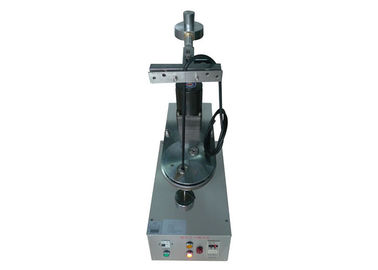

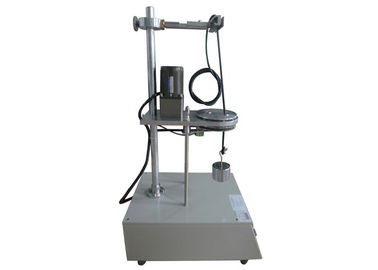

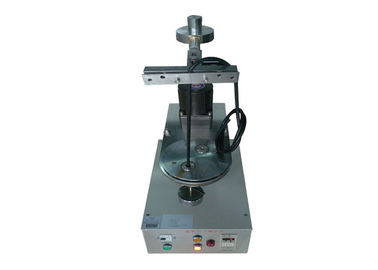

Thiết bị kẹp kiểm tra độ bền kéo, IEC60884-1 Hình 11 Máy thử thiết bị kẹp phòng thí nghiệm
Ứng dụng :
Thiết bị đầu cuối có kẹp vít phải được thiết kế và xây dựng để chúng kẹp (các) dây dẫn mà không gây thiệt hại quá mức cho dây dẫn.
Thiết bị là bộ máy kiểm tra thiệt hại. Thiết bị đầu cuối được đặt trong thiết bị thử theo thiết bị thử và được trang bị dây dẫn cứng, rắn, bện và / hoặc linh hoạt, theo tiêu chuẩn đầu tiên với nhỏ nhất và sau đó với diện tích mặt cắt danh định lớn nhất, vít kẹp ( s) hoặc đai ốc siết chặt với mô-men xoắn theo tiêu chuẩn.
Chiều dài của dây dẫn thử phải dài hơn 75 mm so với chiều cao (H) quy định trong tiêu chuẩn.
Đầu dây dẫn được truyền qua một ống lót thích hợp trong một tấm đặt ở độ cao (H) bên dưới thiết bị, như được đưa ra trong tiêu chuẩn. Ống lót được đặt trong một mặt phẳng ngang sao cho đường trung tâm của nó mô tả một đường tròn có đường kính 75 mm, đồng tâm với tâm của bộ kẹp trong mặt phẳng nằm ngang; trục lăn sau đó được quay với tốc độ (10 ± 2) r / min.
Khoảng cách giữa miệng của bộ phận kẹp và bề mặt trên của ống lót phải nằm trong khoảng ± 15 mm chiều cao được quy định trong tiêu chuẩn. Ống lót có thể được bôi trơn để ngăn chặn sự ràng buộc, xoắn hoặc quay của dây dẫn cách điện.
Một khối lượng theo quy định trong tiêu chuẩn được treo từ đầu dây dẫn. Thời gian thử nghiệm là khoảng 15 phút. Trong quá trình thử nghiệm, ruột dẫn không được trượt ra khỏi thiết bị kẹp và cũng không được ngắt gần thiết bị kẹp, cũng như dây dẫn sẽ bị hỏng theo cách sao cho nó không phù hợp để sử dụng tiếp.
Các thông số kỹ thuật:
Nguồn cung cấp: 220V 50Hz hoặc 115V 60Hz
Phạm vi đếm số: 1 ~ 9999 (150 lần (15 phút) theo mặc định.
Tỷ lệ kiểm tra: (10 ± 2) r / min
Trọng lượng: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (nó có thể được tùy chỉnh)
Đường kính của chuyển động: 75mm
Đường kính lỗ khoan (mm): 6.5.9.5,13,14.5 (có thể tùy chỉnh)
Chiều cao (H) (mm): 260,280,300,320mm
Phù hợp với tiêu chuẩn: IEC60884Figure11, VDE0620, IEC60947.1 Hình 1
| Mô hình | HC9903 | HC9903A | HC9903B (2 trạm) |
| Tỷ lệ kiểm tra | 10 ± 2 RPM | 10 ± 2 RPM | 9 ± 1 RPM |
| Đường kính của gyration | 75mm | 75mm | 76mm |
| Thời gian kiểm tra | 0 ～ 9999 | 0 ～ 9999 | 0 ～ 9999 |
| Trọng lượng | 0,3, 0,4, 0,7, 0,9, 1,4, 2kg | 0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg | 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 11,4, 13,6, 18,2, 22,7, 27,2, 36,3, 45,4kg |
| Chiều cao kiểm tra | 260, 280, 300, 320mm | 250 ~ 500mm | 250 ~ 500mm |
| Đường kính lỗ ferrule | 6,5, 9,5, 13, 14,5 mm | 6,5 ~ 28,6 mm, 12 máy tính | 6,5 ~ 28,6 mm, 12 máy tính |
| Tiêu chuẩn | GB2099.1, GB16915.1 | GB13140.3 | UL486A-B, UL498 |
Diện tích mặt cắt danh nghĩa của dây dẫn (mm²) | Đường kính ống lót lỗ (mm) | Chiều cao (mm) | Khối lượng cho dây dẫn (kg) |
0,5 | 6,5 | 260 | 0,3 |
0,75 | 6,5 | 260 | 0,4 |
1,0 | 6,5 | 260 | 0,4 |
1,5 | 6,5 | 260 | 0,4 |
2,5 | 9,5 | 280 | 0,7 |
4.0 | 9,5 | 280 | 0,9 |
6,0 | 9,5 | 280 | 1,4 |
10,0 | 9,5 | 280 | 2.0 |
16,0 | 13,0 | 300 | 2,9 |
25,0 | 13,0 | 300 | 4,5 |
35 | 14,5 | 320 | 6,8 |
1, chiều cao: ± 15mm. 2, Nếu đường kính lỗ lót không đủ lớn, bạn có thể chọn đường kính lớn hơn. | |||
