IEC 60335-2-25: 2014 Thiết bị kiểm tra độ bền lò vi sóng cửa

IEC 60335-2-25: 2014 Thiết bị kiểm tra độ bền lò vi sóng cửa

Thông tin sản phẩm:

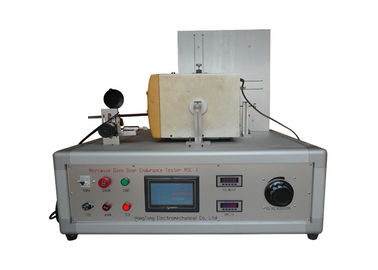

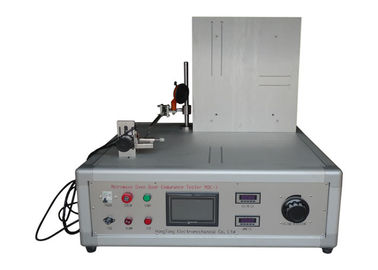

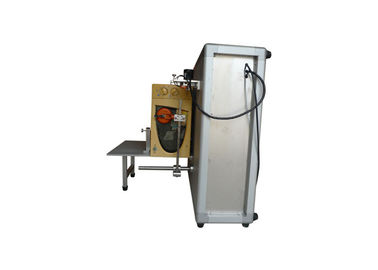

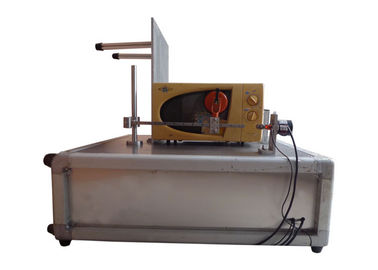

Thiết bị đo độ bền của cửa lò vi sóng được thiết kế và chế tạo theo IEC60335-2-25. Nó là một máy kiểm tra chuyên dụng được sử dụng để kiểm tra độ bền mòn của hệ thống cửa lò vi sóng, bao gồm cấu trúc bản lề, lò vi sóng và các thành phần liên quan khác mà trong quá trình sử dụng.

Thiết bị này sử dụng hệ thống điều khiển tiên tiến PLC và giao diện người điều khiển màn hình cảm ứng, được sử dụng rộng rãi để thử nghiệm lò vi sóng mở cửa theo chiều dọc và ngang. Thiết bị kiểm tra dễ vận hành, bền và thiết thực.

Nó được trang bị đầy đủ bằng thép không gỉ thao tác, hút chân không cấu trúc và cấu hình tiêu chuẩn TFT màu sắc tinh thể lỏng cảm ứng màn hình. Góc quay và tốc độ mở / đóng của cửa được điều chỉnh. Qua đó nó có thể mô phỏng thực sự bàn tay của người để mở và đóng cửa lò vi sóng và các thiết bị tương tự khác. Do đó đạt được phương pháp kiểm soát thông minh.

Nguồn điện có chức năng phát hiện có thể đánh giá được liệu mẫu có đang hoạt động hay không. Khi thực hiện kiểm tra tải, nếu mẫu không tiến hành trong quá trình kiểm tra, thiết bị sẽ tự động ngừng hoạt động. Vào thời điểm đó, bộ đếm sẽ ghi lại thời gian thử và âm thanh báo thức. Chức năng này có thể được mở hoặc đóng theo nhu cầu thực tế.

Thông số kỹ thuật :

Lắp đặt mẫu và kiểm tra:

A. Di chuyển vị trí của ba đồ đạc theo kích cỡ mẫu, sau đó đặt mẫu lên nền làm việc.

B. Nhấn nút "Homing" trong màn hình "Control Interface", làm cho cánh tay cơ khí quay trở lại nguồn gốc, điều chỉnh khoảng cách phía trước và phía sau cửa của mẫu để phù hợp với người hút, người hút không cần phải hấp thụ Cửa của mẫu tại thời điểm này (chiều cao trên hoặc dưới được điều chỉnh bởi cánh tay cơ khí).

C. Trong giao diện thiết lập tham số】 Nhấn nút 【Tay mở cửa】 để làm cho nó dừng lại khi cánh tay thao tác chạy đến góc tối đa, sau đó mở cửa của mẫu đến góc kiểm tra yêu cầu (được xác nhận bằng thước đo góc hoặc góc đo khác Công cụ), sau đó nhấn nút 【Tay Đóng Cửa】, bấm nút "Dừng" khi người hút chỉ vừa với cửa thử, nhập giá trị hiện tại vào 【Cửa Tự Động Thay thế】 Đặt hộp giá trị, đó là góc mở cửa yêu cầu Dưới trạng thái thử nghiệm, sử dụng phương pháp này để xác nhận giá trị cài đặt 【Cửa Tự Động Dạng】.

D. Theo mặc định, lò vi sóng thử nghiệm không có công tắc cửa. Dưới tình trạng cánh tay cơ học và máy hút không được hấp phụ bằng cửa của mẫu, nhấn "Start" để nó chạy tự do, hãy quan sát xem góc mở cánh tay cơ khí có giống với góc mở cửa của mẫu, nếu không, thích hợp, xin vui lòng Sửa đổi giá trị góc để làm cho máy hút hoàn toàn phù hợp với cửa của mẫu.

Lưu ý: Góc mở của cửa mẫu cũng có thể được đặt bằng cách bù góc, ví dụ khi cửa lò vi sóng mở tới 90 °, giá trị hiện tại hiển thị 75 ° (sau khi vòi hút hoàn toàn phù hợp với cửa của mẫu), sau đó là việc bù góc Cài đặt là: 90 ° -75 ° = 15 °, 15 ° được nhập vào trong hộp giá trị 【Góc bù trừ 【. Ngược lại nhập một giá trị âm.

E. Tay cơ khí quay lưng lại với nguồn gốc, hút adsorbs với cửa của mẫu, và mẫu được cố định với ba đồ đạc.

F. Nếu mẫu thử nghiệm có công tắc cửa, điều chỉnh vị trí của thiết bị mở cửa, thiết bị mở cửa được căn chỉnh với nút cửa mẫu, gắn bộ phận phụ trợ. Nhấn 【Manipulator Forward】 để làm cho thiết bị mở cửa có thể di chuyển về phía trước, sau đó nhấn nút Homing】, để thiết bị mở cửa trở về vị trí ban đầu, và sau đó nhấn 【Manipulator Forward】 để làm cho thiết bị mở cửa tiến về phía trước Và dừng lại khi cửa mở, quan sát giá trị hiển thị trong 【Manipulator Displacement】, nhập giá trị này vào hộp giá trị của 【Chuyển tiếp Displacement】, chuyển tiếp chuyển tiếp được hoàn thành. Sau đó ấn nút 【Manipulator Backward】 để làm cho thiết bị mở cửa trở lại tới công tắc đặt lại cửa và sau đó lùi lại một khoảng cách, quan sát giá trị hiển thị trong 【Manipulator Displacement】, 【Chuyển tiếp Displacement】 cài đặt giá trị - hiển thị giá trị sau khi trở lại = 【Giá trị Di chuyển ngược】. Nhập giá trị này vào hộp giá trị của "Backward Displacement"】, sự dịch chuyển lạc hậu đã hoàn tất.

Với chuyển đổi và không có lựa chọn chuyển đổi: Mặc định của hệ thống là không có chuyển đổi, nếu cần phải lựa chọn với chuyển đổi, cửa và công tắc cửa phải trở về vị trí sau khi (ánh sáng nhà chiếu sáng), nhấn 【Tạm dừng】, 【Đếm tính Cleared】 nút , Và sau đó nhấn nút 【Manipulator On / Off】, và chọn để thành công, đèn chỉ báo trạng thái tương ứng chiếu sáng. Hãy chú ý đến điều này.
