Tiêu chuẩn: | Điều khoản IEC60884-1 23.2 | Trọng lượng: | 2N / 3N / 5N / 7N / 8,5N |
---|---|---|---|
Đường kính đĩa mô-men xoắn: | 100mm | Mô-men xoắn: | 0,1Nm / 0,15Nm / 0,25Nm / 0,35Nm / 0,425Nm |
Điểm nổi bật: | electric socket tester,socket tester |

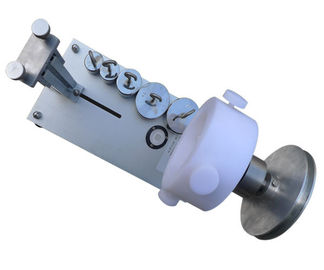

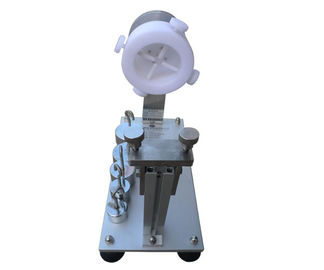

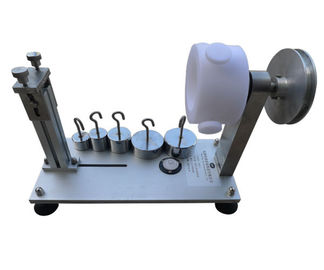

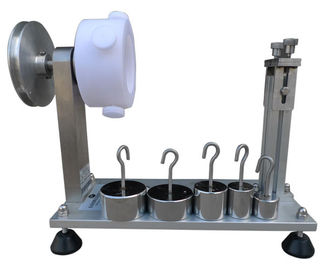

Máy kiểm tra mô-men xoắn cáp có tính linh hoạt cho các đầu neo dây IEC60884-1
Chi tiết sản phẩm :
Máy thử này phù hợp với mục 23.2 của IEC60884-1. Sau khi kiểm tra việc giữ dây. Cáp linh hoạt phải chịu trong vòng 1 phút để mô men xoắn được chỉ ra trong bảng sau:
Các giá trị kiểm tra mô-men xoắn dây:
Xếp hạng ổ cắm điện hoặc ổ cắm điện | Cáp linh hoạt (Số lõi x diện tích mặt cắt ngang danh nghĩa trong mm2) |
2 * 0,5 | 2 * 0,75 | 3 * 0,5 | 3 * 0,75 | (2 hoặc nhiều hơn) * 1 | |
Lên đến và bao gồm | 0,10 Nm | 0,15 Nm | 0,15 Nm | 0.25Nm | 0.25Nm |
16A trở lên 250V | - | - | - | - | 0.35Nm |
Trên 16A | - | - | - | - | 0.425Nm |
Cáp mềm sau đó phải chịu 100 lần để kéo:
Sau khi kiểm tra, dây cáp linh hoạt sẽ không được thay thế bằng chiều cao hơn 2 mm. Đối với các phụ kiện có thể thay thế, đầu dây dẫn sẽ không được di chuyển đáng kể ở các đầu; Đối với các phụ kiện không thể thay thế, sẽ không có sự gián đoạn trong các kết nối điện. Để đo sự dịch chuyển theo chiều dọc, đánh dấu được thực hiện trên cáp linh hoạt ở khoảng cách khoảng 20 mm so với đầu của mẫu hoặc bộ bảo vệ cáp linh hoạt, trước khi nó được kéo.
Đối với các phụ kiện không thể thay thế được, nếu không có kết thúc cuối cùng đối với mẫu hoặc bộ bảo vệ cáp linh hoạt, một nhãn hiệu bổ sung được thực hiện trên thân của mẫu.
Sự dịch chuyển của nhãn hiệu trên cáp linh hoạt liên quan đến mẫu hoặc linh kiện bảo vệ cáp linh hoạt được đo trong khi cáp linh hoạt phải chịu sự kéo.
Kéo được áp dụng thực tế mà không có jerks mỗi lần trong 1 giây.
Cẩn thận phải thực hiện cùng một lúc kéo cáp đồng trục (lõi, cách điện và vỏ bọc) của cáp đồng thời.
Trọng lượng: 2N / 3N / 5N / 7N / 8.5N * 1
Phù hợp với tiêu chuẩn: IEC60884 khoản 23.2 (bảng 18), VDE0620 khoản 23.2 (bảng 18)
