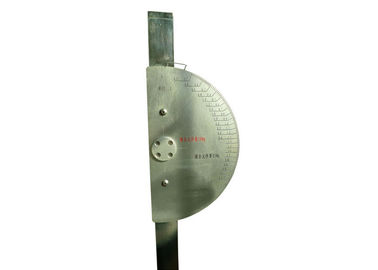

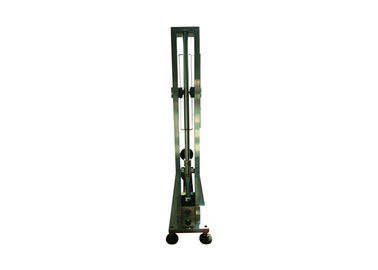

Thiết bị hiệu chuẩn cho thiết bị hiệu chỉnh búa mùa xuân
Thông tin chi tiết sản phẩm:
Như các yêu cầu thể hiện trong IEC60068-2-75, thiết bị hiệu chuẩn này được sử dụng để kiểm tra năng lượng tác động của búa lò xo. Đây là thiết bị đặc biệt cho phòng thí nghiệm.
Do khó đo trực tiếp năng lượng được cung cấp của búa lò xo hiệu chuẩn, nguyên tắc hiệu chuẩn của thiết bị này là bằng cách so sánh năng lượng được tính bằng khối lượng của con lắc và chiều cao thả.
Khả năng phân giải cao nhất của thiết bị này là 0,01J. Cơ chế phát hành được cải tiến trong thiết kế, nó có thể giảm tối đa rung động ảnh hưởng đến thử nghiệm khi cho thuê búa lò xo, thanh lắc và ổ trục hàng không vũ trụ được làm bằng thép chất lượng tốt nhập khẩu, để cải thiện độ chính xác và ổn định của thiết bị .
Khả năng phân giải cao nhất của thiết bị này là 0,01J. Cơ chế phát hành được cải tiến trong thiết kế, nó có thể giảm tối đa rung động ảnh hưởng đến thử nghiệm khi cho thuê búa lò xo, thanh lắc và ổ trục hàng không vũ trụ được làm bằng thép chất lượng tốt nhập khẩu, để cải thiện độ chính xác và ổn định của thiết bị .
Các thông số kỹ thuật:
| Sự chính xác | 0,01J |
| Phạm vi đo tối đa | 0-2J |
| Năng lượng tác động | Tối đa 2J |
| Cân nặng | Trọng lượng đồng (2J) |
| Hướng dẫn đường kính rãnh | 51mm |
| Con lắc | Thép |
| Con lắc đường kính | 20 mm |
| Con lắc dài | 635mm ± 2,5mm |
| Con lắc H | 120mm ± 2 mm |
| Con lắc D | 20 mm ± 0,5mm |
| Con lắc W | 4mm ± 0,01mm |
| Sự mất năng lượng của con lắc | <0,002J |
| Thiết bị phát hành | AC. Thợ cơ khí |
| Khoảng cách kích hoạt | > 30 mm |
| Tài liệu tham khảo | IEC 60068-2-75 hình. B1 |
Quy trình hiệu chuẩn búa lò xo:
B.1 Nguyên tắc hiệu chuẩn
Nguyên lý của quy trình hiệu chuẩn này là so sánh năng lượng được cung cấp bởi búa lò xo, rất khó đo trực tiếp, với năng lượng của con lắc, được tính từ khối lượng và chiều cao rơi của nó.
B.2 Xây dựng thiết bị hiệu chuẩn

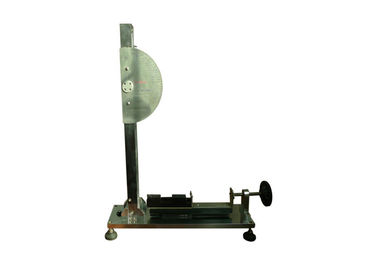

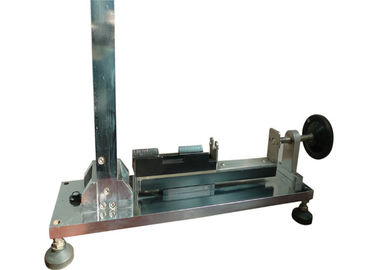

Thiết bị hiệu chuẩn lắp ráp được thể hiện trong hình B.1. Ngoài khung, các bộ phận chính là một vòng bi, một con trỏ kéo, b, một con lắc, một con lắc, một cơ sở phát hành, một cơ sở phát hành và một thiết bị phát hành.
Phần chính của thiết bị hiệu chuẩn là con lắc CNH thể hiện trong hình B.2. Ở đầu dưới của con lắc này được cố định một lò xo thép với các chi tiết như trong hình B.3. Lò xo bằng thép lò xo, không cần xử lý đặc biệt, và được cố định chắc chắn vào con lắc C c.
Hình B.4 cho thấy một số phần trên quy mô lớn
Cần lưu ý rằng lò xo này được thiết kế để hiệu chỉnh búa lò xo có các đặc điểm như được định nghĩa trong bảng 1 cho các giá trị năng lượng bằng hoặc nhỏ hơn 1 J. Để hiệu chỉnh búa lò xo có các đặc tính như được định nghĩa cho 2 J, lò xo của con lắc thiết bị hiệu chuẩn sẽ cần phải có thiết kế khác.
Để có được các đặc điểm ma sát phù hợp của con trỏ, một miếng vải dệt dày được đặt giữa các bề mặt kim loại của ổ trục, dây đàn piano được uốn cong sao cho một lực nhỏ tác dụng lên vải.
Do thiết bị nhả được tháo ra trong quá trình hiệu chuẩn thiết bị hiệu chuẩn, thiết bị nhả được cố định vào đế phát hành bằng vít.
B.3 Phương pháp hiệu chuẩn của thiết bị hiệu chuẩn
Hiệu chuẩn của thiết bị hiệu chuẩn được thực hiện bằng cách sử dụng phần tử nổi bật hiệu chuẩn, được lấy từ búa lò xo, như trong hình B.5. Trước khi hiệu chuẩn, thiết bị giải phóng được gỡ bỏ khỏi thiết bị hiệu chuẩn.
Phần tử nổi bật hiệu chuẩn được treo bằng bốn sợi lanh lanh HNH từ các điểm treo nằm trong mặt phẳng nằm ngang, cao hơn 2000 mm so với điểm tiếp xúc giữa con lắc và phần tử hiệu chuẩn khi phần sau nằm ở vị trí nghỉ. Phần tử nổi bật hiệu chuẩn được phép xoay theo con lắc và điểm tiếp xúc trong điều kiện động, điểm KÊNH, không được thấp hơn 1 mm so với điểm tiếp xúc ở vị trí còn lại. Các điểm treo sau đó được nâng lên trên một khoảng cách bằng với chênh lệch giữa cả hai điểm tiếp xúc.
