Dòng điện PLC - Ống dẫn Máy đo điện trở uốn 10r / phút Tốc độ uốn

IEC60335-2-2 Ống mang dòng điện Máy đo điện trở uốn 10r / phút Tốc độ uốn

Lời tựa:Trong thực tế, một số ống mang dòng điện cần phải thích ứng với các môi trường khác nhau để giãn nở và uốn cong liên tục.Ống dẫn hiện nay với chất lượng kém rất dễ bị gãy sau khi bị uốn cong trong một số lần nhất định.Vì vậy, trước khi ống xuất xưởng, việc kiểm tra khả năng chịu uốn là rất quan trọng.
Máy kiểm tra này có các đặc điểm của cấu trúc đơn giản, phát hiện thuận tiện và hiệu quả phát hiện tốt.Nó có thể phản ánh hiệu quả khả năng chống uốn cong của ống dẫn hiện tại và đảm bảo hiệu quả chất lượng xuất xưởng của sản phẩm.Máy kiểm tra thiết bị điện

Tiêu chuẩn: Thiết bị này đáp ứng tiêu chuẩn của IEC60335-2-2, điều 21.103 hình 102.

Ứng dụng:Thích hợp cho máy kiểm tra độ bền uốn của ống mang dòng điện.

Mẫu thử nghiệm:Ống máy hút bụi, ống hút nước làm sạch thiết bị, ống nước máy giặt.Máy kiểm tra thiết bị điện

Tính năng:Phần cuối của ống được thiết kế để kết nối với đầu làm sạch có động cơ được gắn vào tay quay của thiết bị thử nghiệm được thể hiện trên Hình 102. Khoảng cách giữa trục quay của tay và điểm mà ống đi vào bộ phận cứng là 300mm ± 5mm.Cánh tay có thể được nâng lên khỏi vị trí nằm ngang một góc 40 ° ± 1 °.Một khối lượng 5 kg được treo ở đầu kia của ống hoặc từ một điểm thuận tiện dọc theo ống sao cho khi cánh tay ở vị trí nằm ngang, khối lượng được đỡ và không bị căng trên ống.

Khối lượng trượt trên một tấm nghiêng sao cho độ lệch lớn nhất của ống là 3 °.Cánh tay nâng lên hạ xuống nhờ tay quay quay với tốc độ 10 ± 1 vòng / phút.Máy kiểm tra thiết bị điện

Thử nghiệm được thực hiện cho 2500 vòng quay của tay quay, sau đó đầu cố định của ống được quay 90 ° và thử nghiệm tiếp tục trong 2500 vòng quay tiếp theo.Thử nghiệm được lặp lại ở mỗi vị trí trong số hai vị trí 90 ° còn lại.

Thông số:

Con số tiêu chuẩn:

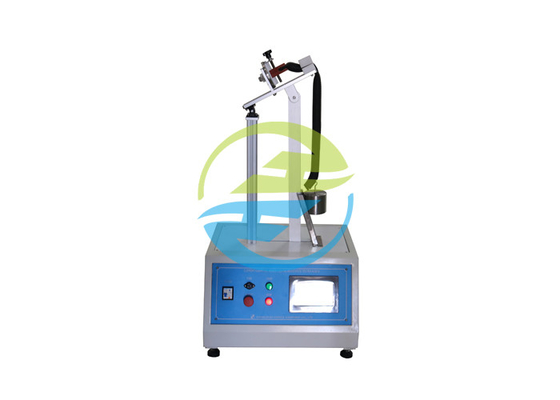

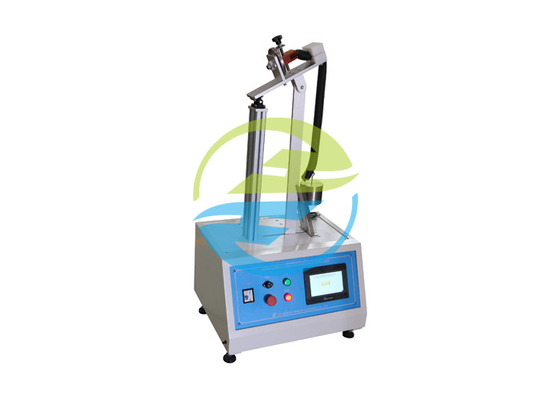

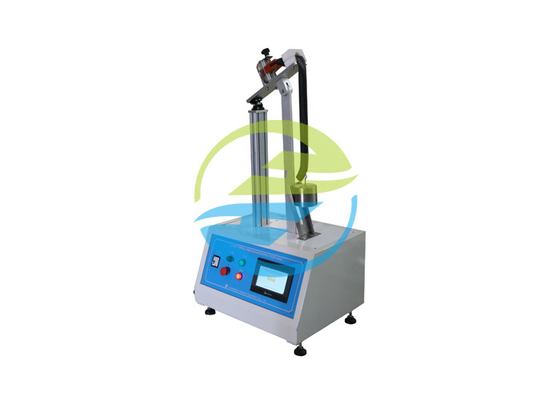

Hình ảnh để tham khảo:
