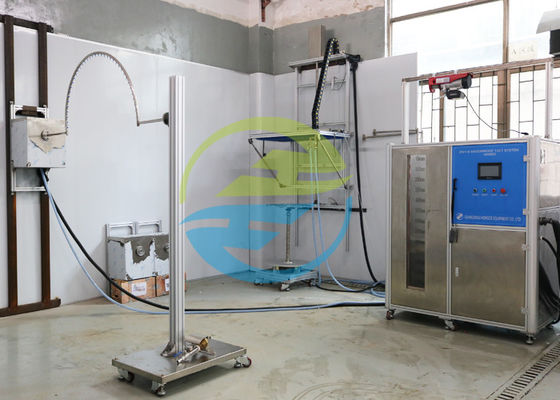

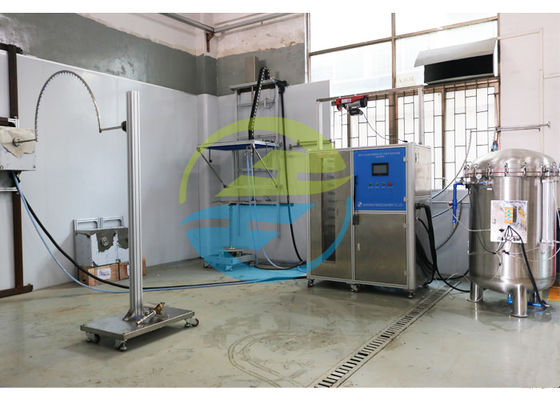

Thiết bị thử nghiệm bảo vệ chống xâm nhập chống thấm nước IEC 60592 IPX1 đến IPX8

Thiết bị thử nghiệm bảo vệ chống xâm nhập chống thấm nước IEC 60592 IPX1 đến IPX8

Thiết bị thử nghiệm bảo vệ chống xâm nhập chống thấm nước IEC 60592 IPX1 đến IPX8
IEC 60592 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment
Thiết bị thử nghiệm bảo vệ chống xâm nhập chống thấm nước IEC 60592 IPX1 đến IPX8
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HongCe
Chứng nhận: Third part calibration certificate(cost additional)
Số mô hình: HH0820
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiatable
chi tiết đóng gói: ván ép
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 20 bộ mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Hệ thống kiểm tra chống nước IEC 60592 IPX1 đến IPX8 Bài kiểm tra: Bảo vệ chống nước
Kích thước thử nghiệm nhỏ giọt: 1000*600mm chiều cao nhỏ giọt: 200mm
kích thước ống dao động: R400, R600, R800 Đường kính vòi: IPX5: Ф6.3mm; IPX5: Ф6.3mm; IPX6: Ф12.5mm IPX6: Ф12.5mm
Bể IPX8: đường kính 0,8m, cao 1m Đường kính bàn xoay: Ø600mm
Điểm nổi bật:

Thiết bị kiểm tra bảo vệ chống xâm nhập không thấm nước

,

Thiết bị kiểm tra chống xâm nhập IPX8

,

Thiết bị kiểm tra chống xâm nhập IPX1

Thiết bị kiểm tra khả năng chống thấm nước theo tiêu chuẩn IEC 60592 IPX1 đến IPX8



Tiêu chuẩn:

Mức độ bảo vệ IEC60529 được cung cấp bởi vỏ bọc (Mã IP), khoản 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 và hình 3, hình 4, hình 5 và hình 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 và IPX8, Bảng 3.



Ứng dụng:

Nó được sử dụng để kiểm tra cấp bảo vệ chống sự xâm nhập của nước được biểu thị bằng chữ số đặc trưng thứ hai.

Thiết bị kiểm tra IP



Thứ hai

đặc trưng

chữ số

Mức độ bảo vệ

Bài kiểm tra

điều kiện, xem

Mô tả ngắn gọn Sự định nghĩa
0 Không được bảo vệ - -
1 Được bảo vệ khỏi những giọt nước rơi thẳng đứng Giọt rơi theo phương thẳng đứng sẽ không có tác hại 1 4.2.1
2 Được bảo vệ khỏi những giọt nước rơi thẳng đứng khi vỏ nghiêng tới 1 5°

Giọt rơi theo phương thẳng đứng sẽ không có

tác động có hại khi vỏ bọc bị nghiêng ở bất kỳ góc nào lên tới 1 5° ở hai bên của phương thẳng đứng

1 4.2.2
3 Được bảo vệ khỏi nước phun Nước được phun ở góc tới 60° ở hai bên của phương thẳng đứng sẽ không có tác hại 1 4.2.3
4 Được bảo vệ khỏi nước bắn tung tóe Nước bắn vào vỏ từ bất kỳ hướng nào sẽ không có tác hại 1 4.2.4
5 Được bảo vệ chống lại tia nước Nước phun thành tia vào vỏ từ bất kỳ hướng nào sẽ không có tác động có hại 1 4.2.5
6 Được bảo vệ khỏi tia nước mạnh Nước được phun thành tia mạnh vào vỏ từ bất kỳ hướng nào sẽ không có tác động có hại 1 4.2.6
7 Được bảo vệ khỏi tác động của việc ngâm tạm thời trong nước Không thể xảy ra sự xâm nhập của nước với số lượng gây ảnh hưởng có hại khi vỏ được ngâm tạm thời trong nước ở các điều kiện tiêu chuẩn về áp suất và thời gian. 1 4.2.7
số 8 Được bảo vệ khỏi tác động của việc ngâm liên tục trong nước

Sự xâm nhập của nước với số lượng lớn gây ra

Không được xảy ra ảnh hưởng có hại khi vỏ được ngâm liên tục trong nước ở các điều kiện được thỏa thuận giữa nhà chế tạo và người sử dụng nhưng khắc nghiệt hơn đối với chữ số 7.

1 4.2.8
9

Được bảo vệ khỏi áp suất và nhiệt độ cao

máy bay phản lực nước

Nước được phun ở áp suất cao và nhiệt độ cao vào vỏ từ bất kỳ hướng nào sẽ không có tác động có hại 1 4.2.9

Bảng 3 - Cấp bảo vệ chống nước được biểu thị bằng chữ số đặc trưng thứ hai

Thông số của thiết bị kiểm tra IP:

1. Được bảo vệ khỏi những giọt nước rơi thẳng đứng
Ứng dụng Áp dụng để tiến hành kiểm tra IPX1, IPX2.
Vùng mưa 1000mmX600mm
Vật liệu bể Thép không gỉ
Khẩu độ nhỏ giọt Φ0,4mm
Khoảng cách lỗ 20mm
Dòng chảy mưa Thông số 1mm/phút, 3mm/phút, do người dùng cài đặt (sai số: + 0,5mm/phút).
Chiều cao nhỏ giọt nước 200mm (điều khiển tự động bằng thiết bị kiểm tra)
Thời gian kiểm tra 10 phút, có thể được thiết lập theo nhu cầu
Thoát nước Tự động xả hết nước trong bể sau khi hoàn thành quá trình kiểm tra
Vật liệu cơ thể Hợp kim nhôm công nghiệp
Kích thước (LxDxH) 1100X1200X2600mm
Kết cấu máy Giá treo tường
Máy nén khí (Tùy chọn, không bao gồm) Máy nén khí im lặng

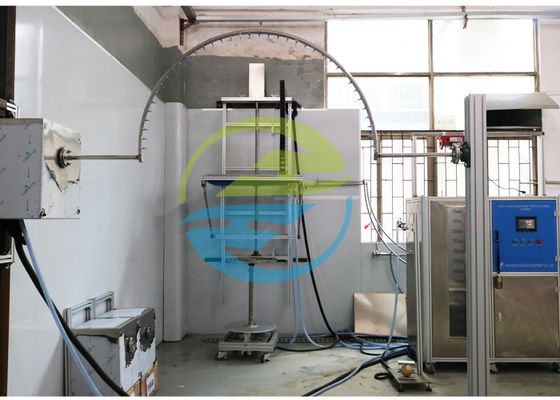

2. Được bảo vệ khỏi nước phun và bắn tung tóe (ống dao động)
Ứng dụng Áp dụng để tiến hành kiểm tra IPX3, IPX4.
Cung cấp nước

Tốc độ dòng nước>10L/phút±5% nước sạch không chứa tạp chất.

Thiết bị này được trang bị bộ lọc nước sạch

Kích thước của ống dao động

Tiêu chuẩn đi kèm với các ống dao động R400, R600, R800

(kích thước khác R200, R1000, R1200, R1400, R1600mm có thể là tùy chọn), thép không gỉ

hố nước Φ0,4mm.
Góc bao gồm của hai lỗ IPX3: 120°;IPX4: 180°
góc con lắc IPX3: 120°;IPX4: 360°
Tốc độ mưa

IPX3: 4 giây/lần(2×120°);

IPX4: 12 giây/lần (2×360°);

Dòng nước Có thể được đặt theo kích thước của con lắc và số lượng lỗ chốt (0,07 L/phútX mỗi lỗ)
Thời gian thử nghiệm 0,01S~99 giờ 59 phút, có thể đặt trước
Máy đo áp suất 0 ~ 0,25MPa
Yêu cầu về trang web

Phòng thử nghiệm chống nước IP chuyên dụng, Mặt đất phải bằng phẳng với ánh sáng

Công tắc (hoặc ổ cắm) chống rò rỉ 10A dùng cho thiết bị.Với chức năng dòng chảy và thoát nước tốt.Lắp đặt mặt đất

Khu vực Theo ống dao động đã chọn
3. Được bảo vệ khỏi nước phun và bắn tung tóe (Spray Nozzle)
Cung cấp nước Tốc độ dòng nước là 50~150kpa nước sạch không có tạp chất.
Thông số vòi phun

đường kính ngoài: Ф102mm

đường kính hình cầu: SФ75,5mm

Có một lỗ ở giữa và có 24 lỗ ở vòng tròn bên trong của các lỗ có góc bao gồm là 30°.Có 96 lỗ ở vòng tròn ngoài của các lỗ có góc bao gồm 15°.Tổng cộng có 121 lỗ.

Đường kính lỗ: Ф0,5mm

Nó được làm bằng đồng thau.

Dòng nước 10L/phút±5%, Đồng hồ đo lưu lượng có thể điều chỉnh
Phạm vi đo áp suất 0~0.4Mpa
Vách ngăn có thể tháo rời
Máy đo áp suất 0 ~ 0,25MPa
4. Được bảo vệ chống lại tia nước và tia nước mạnh
Ứng dụng Áp dụng để tiến hành kiểm tra IPX5, IPX6.
Cung cấp nước

IPX5: Tốc độ dòng nước > 12,5L/phút±5%;

IPX6: Tốc độ dòng nước >100L/phút±5%;

Nó có thể đạt được bằng bể chứa nước bằng thép không gỉ và thiết bị điều áp

Đường kính vòi phun IPX5: Ф6,3mm;IPX6: Ф12,5mm
Dòng nước IPX5: 12,5±0,625L/phút, IPX6: 100±5 L/phút;Đồng hồ đo lưu lượng có thể điều chỉnh
Khoảng cách từ vòi phun đến vỏ 2,5 ~ 3m
Thời gian thử nghiệm Không ít hơn 1 phút/m2 (không ít hơn 3 phút)
Máy đo áp suất 0 ~ 0,25MPa
5. Được bảo vệ khỏi tác động của việc ngâm tạm thời trong nước và tủ điều khiển điện
Áp dụng

(a) Cấp nước cho thử nghiệm chống nước IPX1~IPX6

(b) Thử nghiệm ngâm nước IPX7

(c) Bình chứa nước để kiểm tra độ kín nước IPX8

(d) Điều khiển tự động cho toàn bộ thiết bị chống thấm

Bể chứa nước

Nó có thể áp dụng cho việc lưu trữ nước thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước IPX8, ngâm IPX7

Khối lượng: 500L

Kích thước: W600mmXD660mmXH1300mm

Cửa sổ quan sát: cửa sổ kính cường lực

Kích thước cửa sổ quan sát: W200mmXH1250mm

Máy đo độ sâu: thép không gỉ

Chiều cao thước đo sâu: 1200mm, độ chính xác 1mm

Kiểm soát mức chất lỏng: công tắc phao + ống tràn

Tủ điều khiển

Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử

Cài đặt luồng: đặt trên màn hình cảm ứng

Bộ điều khiển: PLC

Chức năng điều khiển: cấp nước dòng chảy liên tục, cấp nước áp suất không đổi và kiểm soát thời gian thử nghiệm.

Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch

Khung nâng tự động ngâm IPX7

Khoảng cách nâng: 0 ~ 1200mm

Kích thước khung: L400mmXW400mm

Trọng lượng tải khung: 50Kg

6. Được bảo vệ khỏi tác động của việc ngâm liên tục trong nước
Ứng dụng Áp dụng để tiến hành thử nghiệm IPX8.
Bình áp lực Bồn inox, đường kính 0,8m, cao 1m
Phạm vi điều chỉnh áp suất 0 ~ 6bar (có thể tùy chỉnh)
Hệ thống áp suất Bơm inox + bộ biến tần
Độ chính xác của đồng hồ đo áp suất 0,25 độ, phạm vi: 10bar
Thời gian thử nghiệm 0-99 phút
Áp suất giới hạn tối đa 6 thanh
Bảo vệ áp suất Bảo vệ công tắc áp suất
7. Bàn xoay
Đường kính bàn xoay Ø600mm
Chứa mẫu Ø600mm
Tốc độ bàn xoay 1-5 vòng/phút, có thể điều chỉnh
Góc nghiêng 15°
Kiểm tra góc quay 90°, xoay liên tục
Có thể điều chỉnh độ cao của ống kính thiên văn có thể điều chỉnh 300mm, 1200mm-1500mm
Vật liệu cơ thể Hợp kim nhôm công nghiệp
