| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration certificate(cost additional) |
| Số mô hình: | HT-I02 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | Hộp nhôm |
| Thời gian giao hàng: | 3 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Màu sắc: | Trắng | Vật chất: | Nhựa + thép không gỉ |
|---|---|---|---|
| Sự bảo đảm: | 1 năm | Ứng dụng: | Kiểm tra an toàn điện tử |
| OEM: | Đúng | Tiêu chuẩn: | IEC61032, IEC60335, UL1278 |
| Đường kính tấm vách ngăn: | 75mm | Chiều dài ngón tay: | 80mm |
| Điểm nổi bật: | Hình 8.4 Đầu dò kiểm tra khớp nối,Đầu dò kiểm tra khớp nối UL1278,Đầu dò kiểm tra khớp nối 12mm |
||

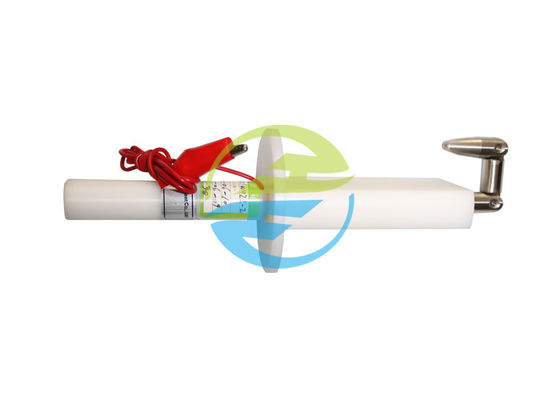

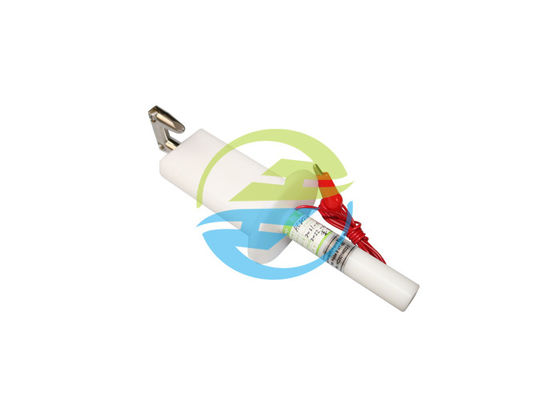

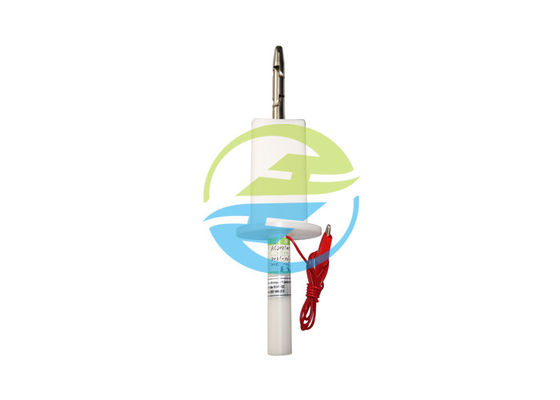

UL1278 Hình 8.4 Đầu dò kiểm tra khớp nối B - Xác minh khả năng tiếp cận của các bộ phận sống
Thông tin sản phẩm:Phần điện của lò sưởi phải được bố trí hoặc bao bọc sao cho có tác dụng bảo vệ chống tiếp xúc không chủ ý với các bộ phận mang điện không được cách điện.
8.4 Để giảm khả năng tiếp xúc không chủ ý có thể dẫn đến nguy cơ điện giật từ bộ phận mang điện không được cách điện hoặc dây bọc phim, lỗ hở trong vỏ bọc phải tuân theo (a) hoặc (b).
a) Đối với lỗ hở có kích thước nhỏ hơn 1 inch (25,4 mm), phần hoặc dây như vậy không được tiếp xúc với đầu dò được minh họa trong Hình 8.3.
b) Đối với khe hở có kích thước nhỏ từ 1 inch trở lên, một phần hoặc dây như vậy phải được đặt cách khe hở như quy định trong Bảng 8.1.
Ngoại lệ: Vỏ bọc tích hợp của động cơ không cần phải tuân theo các yêu cầu này nếu nó phù hợp với các yêu cầu trong 8.5.
Đối với một bộ phận hoặc dây điện như đã đề cập ở trên, trong vỏ bọc không thể tách rời của động cơ như đã đề cập trong ngoại lệ ở trên:
Trong động cơ có thể tiếp cận trực tiếp, không thể tiếp xúc với bộ phận mang điện không được cách điện bằng đầu dò được minh họa trong Hình 8.4
Đầu dò Hình 8.4 phải được áp dụng cho bất kỳ độ sâu nào mà lỗ mở cho phép;và phải được xoay hoặc tạo góc trước, trong và sau khi chèn qua lỗ tới bất kỳ vị trí nào cần thiết để kiểm tra vỏ bọc.Các đầu dò được minh họa trong Hình 8.4 phải được áp dụng trong bất kỳ cấu hình nào có thể;và, nếu cần, cấu hình sẽ được thay đổi sau khi chèn qua lỗ.
Tiêu chuẩn: IEC 61032 hình 2, IEC60950 hình 2A, IEC60884, IEC60335, UL507 và UL1278 hình 8.4.
Đơn xin: Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.
Mẫu thử nghiệm: Dễ dàng tiếp cận các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc.
Tính năng: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp di chuyển, có thể cong 90 °.Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).
Thông số(mm):
| Người mẫu | HT-I02 |
| Tên | Ngón tay kiểm tra tiêu chuẩn |
| Phần 1 | 30 ± 0,2 |
| Phần 2 | 60 ± 0,2 |
| Chiều dài ngón tay | 80 ± 0,2 |
| Ngón tay chạm vào vách ngăn | 180 ± 0,2 |
| Hình trụ | R2 ± 0,05 |
| Hình cầu | R4 ± 0,05 |
| Góc cắt vát đầu ngón tay | 37° |
| Côn đầu ngón tay | 14° |
| Kiểm tra đường kính ngón tay | Ф12 |
| Đường kính phần AA | Ф50 |
| Chiều rộng phần AA | 20 ± 0,2 |
| Đường kính vách ngăn | Ф75 ± 0,2 |
| Độ dày vách ngăn | 5 ± 0,5 |
| Lực lượng | ---- |
| Tiêu chuẩn áp dụng | IEC61032-1 |
KIT PROBE THỬ NGHIỆM IP1 ~ 4
