Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Calibration Certificate (cost additional) |
Số mô hình: | HT-U03 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Hộp nhôm |
Thời gian giao hàng: | 3 ngày |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 100 BỘ mỗi tháng |
Tên sản phẩm: | Đầu dò cho dây bọc phim | Sự bảo đảm: | 1 năm |
---|---|---|---|
Tiêu chuẩn: | UL398, UL507, UL1278 và v.v. | Mẫu thử nghiệm: | Máy biến áp và cuộn cảm |
Đặc tính: | Tay cầm nylon + đầu dò | Vật chất: | Thép không gỉ |
Chiều dài: | 101,6mm | Đường kính: | 19,1mm |
Điểm nổi bật: | Đầu dò ngón tay kiểm tra UL 1278,Đầu dò ngón tay kiểm tra dây tráng phim,Đầu dò ngón tay kiểm tra chiều dài 101 |
Đầu dò UL1278 UL507 cho dây bọc phim 19,1 mm để xác minh khả năng tiếp cận của các bộ phận sống
Mô tả trong UL1278 Điều khoản 8.1 ~ 8.5:
8 Khả năng tiếp cận các bộ phận sống
8.1 Bộ phận điện của lò sưởi phải được bố trí hoặc bao quanh sao cho bảo vệ chống tiếp xúc không chủ ý với các bộ phận mang điện không được cách điện, ngoại trừ yêu cầu này không áp dụng cho phần tử dây hở có thể nhìn thấy phát sáng và các đầu nối ngay sát phần tử.Xem 3.1, 8.2, 32.7 và 32.1 4. Nắp bàn chải động cơ cách điện không yêu cầu thêm vỏ bọc.
8.2 Yêu cầu trong 8.1 không áp dụng cho vỏ bọc của phần tử bọc kim loại cách ly trong lò sưởi có điều kiện nối đất cho vỏ bọc, mặc dù vỏ bọc như vậy được coi là bộ phận mang điện trần khi đo khoảng cách.
8.3 Để xác định xem lỗ hở trong vỏ bọc có được chấp nhận hay không, cần xem xét:
a) Sự gần gũi của các bộ phận mang điện không được cách nhiệt (như được xác định bằng cách áp dụng 8.1, 8.2, 8.4, 8.5 và 8.1 5 và
b) Khả năng phát xạ lớp cách nhiệt đang cháy, kim loại nóng chảy và các vật liệu tương tự qua khe hở (như được xác định bằng cách áp dụng 7.3 - 7.6.)Kiểm tra đầu dò ngón tay
8.4 Để giảm khả năng tiếp xúc không chủ ý có thể dẫn đến nguy cơ điện giật từ bộ phận mang điện không được cách điện hoặc dây bọc phim, lỗ hở trong vỏ bọc phải tuân theo (a) hoặc (b).
a) Đối với lỗ hở có kích thước nhỏ (xem 8.8) nhỏ hơn 1 inch (25,4 mm), phần hoặc dây như vậy không được tiếp xúc với đầu dò được minh họa trong Hình 8.3.
b) Đối với khe hở có kích thước nhỏ từ 1 inch trở lên, một phần hoặc dây như vậy phải được đặt cách khe hở như quy định trong Bảng 8.1.Kiểm tra đầu dò ngón tay
Ngoại lệ: Vỏ bọc tích hợp của động cơ không cần phải tuân theo các yêu cầu này nếu nó phù hợp với các yêu cầu trong 8.5.
8.5 Đối với một bộ phận hoặc dây dẫn như đã đề cập trong 8.4, trong vỏ bọc không thể tách rời của động cơ như đã đề cập trong ngoại lệ của 8.4:
a) Khe hở có kích thước nhỏ (xem 8.8) nhỏ hơn 3/4 inch (1 9.1 mm) được chấp nhận nếu:
1) Đầu dò minh họa trong Hình 8.2 không thể tiếp xúc với dây bọc phim;
2) Trong động cơ có thể tiếp cận trực tiếp (xem 8.9), đầu dò được minh họa trong Hình 8.4 không thể tiếp xúc với bộ phận mang điện không được cách điện;hoặc là
3) Trong động cơ tiếp cận gián tiếp (xem 8.9), đầu dò được minh họa trong Hình 8.1 không thể tiếp xúc với bộ phận mang điện không được cách điện.
b) Lỗ hở có kích thước nhỏ từ 3/4 inch (1 5,1 mm) trở lên được chấp nhận nếu một bộ phận hoặc dây được đặt cách lỗ như quy định trong Bảng 8.1.Kiểm tra đầu dò ngón tay
Tiêu chuẩn:UL398 Hình 8.2 (PA170B), UL507 (PA170D), UL749 Hình 2, UL982 Hình 58.6 và UL1278 Hình 8.2 (PA140A).
Ứng dụng:Nó được sử dụng để thử nghiệm các đường phủ của men (tức là máy biến áp và cuộn cảm).
Mẫu thử nghiệm:Máy biến áp và cuộn cảm.
Đặc tính:Nylon tay cầm + đầu dò, nó được sản xuất theo hình tiêu chuẩn.Kiểm tra đầu dò ngón tay
Thông số:
Chiều dài | 4 '' (101,6mm) |
RAD. | 1/4 '' (6,4mm) |
DIA.1 | 1/2 '' (12,7mm) |
DIA.2 | 3/4 '' (19,1mm) |

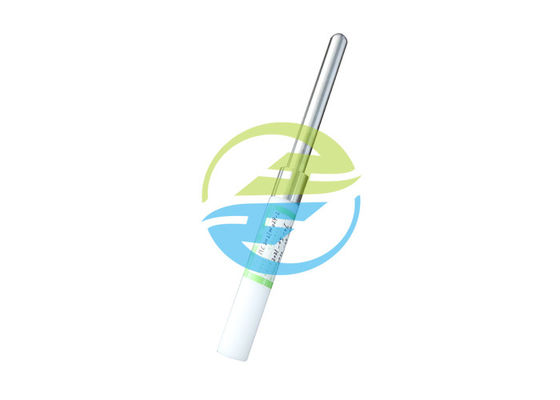

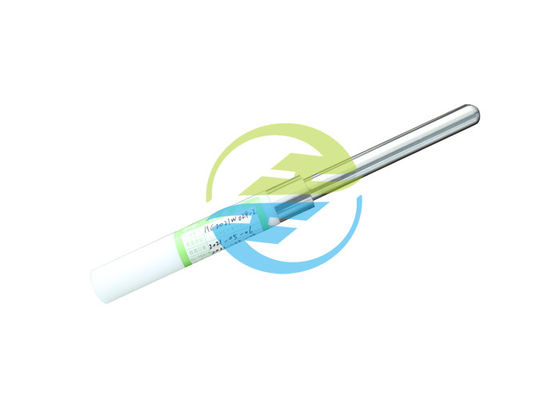

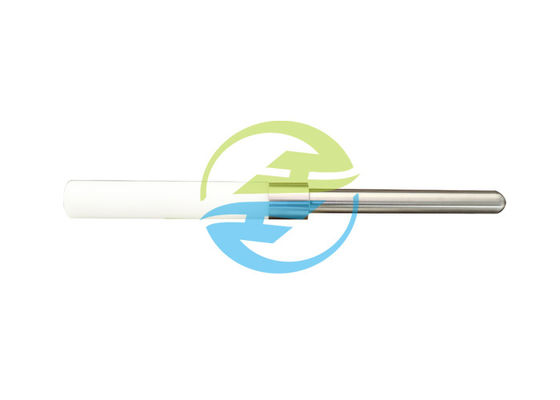

Hình ảnh để tham khảo:
