Mô tả tiêu chuẩn (IEC60884-1 điều 23.4):

23.4 Phích cắm không thể quấn lại và ổ cắm di động không thể quấn lại phải được thiết kế sao cho cáp mềm được bảo vệ chống lại sự uốn cong quá mức khi nó đi vào phụ kiện.
Các tấm bảo vệ được cung cấp cho mục đích này phải bằng vật liệu cách điện và phải được cố định một cách đáng tin cậy.
CHÚ THÍCH 1: Không được sử dụng lò xo kim loại xoắn, dù để trần hoặc bọc bằng vật liệu cách điện làm bộ phận bảo vệ cáp mềm.
Kiểm tra sự phù hợp bằng cách xem xét và bằng thử nghiệm uốn được thực hiện bằng thiết bị như thể hiện trên Hình 21.
Thử nghiệm được thực hiện trên các mẫu vật mới.Plug Socket Tester
Mẫu thử được cố định vào bộ phận dao động của thiết bị sao cho khi nó ở giữa quá trình di chuyển, trục của cáp mềm, nơi nó đi vào mẫu, sẽ thẳng đứng và đi qua trục dao động.
Mẫu vật bằng dây dẹt được gắn sao cho trục chính của mặt cắt song song với trục dao động.
Phụ kiện phải được cố định trong thiết bị thử nghiệm theo cách sau:
- phích cắm: bằng chân cắm;Plug Socket Tester
- ổ cắm di động: ở khoảng cách từ 4 mm đến 5 mm theo hướng của cáp mềm, tính từ mặt khớp nối;phích cắm thử nghiệm có kích thước lớn nhất phải được cắm vào ổ cắm di động trong quá trình thử nghiệm.
Phụ kiện, bằng sự thay đổi của khoảng cách giữa bộ phận cố định của bộ phận dao động và trục dao động, được đặt sao cho cáp mềm tạo ra chuyển động ngang nhỏ nhất khi bộ phận dao động của thiết bị thử nghiệm được di chuyển trên toàn bộ hành trình của nó.
CHÚ THÍCH 2: Để có thể dễ dàng tìm thấy bằng thực nghiệm vị trí lắp đặt có chuyển động ngang nhỏ nhất của cáp mềm trong quá trình thử nghiệm, thiết bị uốn phải được chế tạo theo cách có các giá đỡ khác nhau cho các phụ kiện được lắp trên dao động thành viên có thể được điều chỉnh dễ dàng.Plug Socket Tester
CHÚ THÍCH 3: Nên có một thiết bị (ví dụ, một khe hoặc một chốt) để xem liệu cáp mềm có tạo ra chuyển động ngang tối thiểu hay không.
Cáp mềm được tải với khối lượng sao cho lực tác dụng là
- 20 N đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa lớn hơn 0,75 mm2;
- 10 N đối với các phụ kiện khác.
Dòng điện bằng dòng điện danh định của phụ kiện hoặc dòng điện sau, chọn giá trị nào thấp hơn, được chạy qua các ruột dẫn:
- 16 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa lớn hơn 0,75 mm2;
- 10 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa là 0,75 mm2;
- 2,5 A đối với các phụ kiện có cáp mềm có diện tích mặt cắt ngang danh nghĩa nhỏ hơn 0,75 mm2.
Điện áp giữa các vật dẫn bằng điện áp định mức của mẫu thử.
Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của phương thẳng đứng), số lần uốn là 10 000 và tốc độ uốn 60 / phút.
CHÚ THÍCH 4: Uốn cong là một chuyển động, hoặc lùi hoặc tiến.
Các mẫu thử có cáp mềm tiết diện tròn được quay 90 ° trong bộ phận dao động sau 5000 lần uốn;mẫu thử với cáp mềm dẹt chỉ được uốn theo phương vuông góc với mặt phẳng chứa trục của ruột dẫn.
Trong quá trình thử nghiệm uốn, phải có
- không bị gián đoạn dòng điện,
- không có ngắn mạch giữa các dây dẫn.
CHÚ THÍCH 5: Ngắn mạch giữa các ruột dẫn của cáp mềm là
được coi là xảy ra nếu dòng điện đạt được
giá trị bằng hai lần dòng điện thử nghiệm của phụ kiện.
Sau thử nghiệm, bộ phận bảo vệ, nếu có, không được tách khỏi thân và lớp cách điện của cáp mềm không được có dấu hiệu mài mòn hoặc mòn;các sợi dây dẫn bị đứt không được xuyên qua lớp cách điện đến mức có thể chạm tới được.

Giơi thiệu sản phẩm:

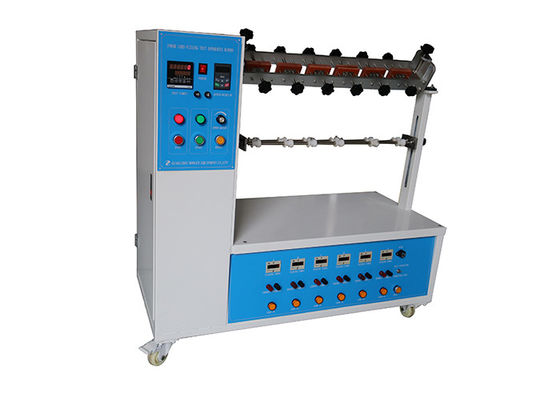

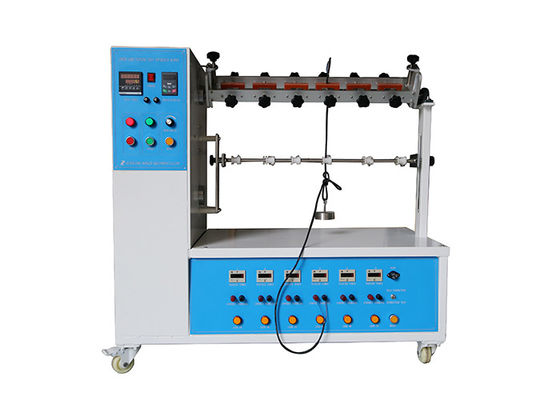

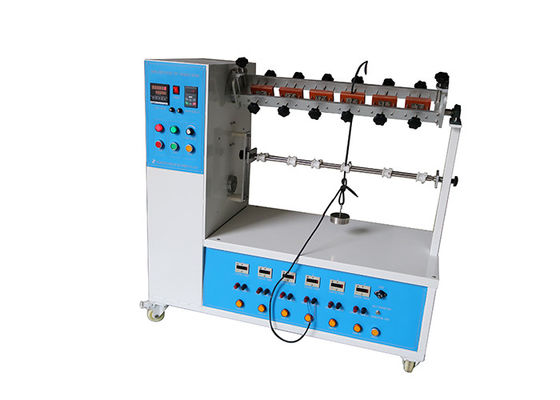

Thiết bị thử độ mềm dẻo của dây phích cắm được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC 60884-1 hình 21, được sử dụng để xử lý thử nghiệm uốn cong đối với dây nguồn của phích cắm không thể quấn lại, thiết bị và các thiết bị điện tương tự (dụng cụ điện).

Thiết bị có thể được cài đặt trước thời gian kiểm tra (lên đến 999999), nó có thể thực hiện kiểm tra và tính toán số lượng kiểm tra tự động.Khi thời gian kiểm tra đạt đến giá trị đặt trước, hệ thống sẽ tự động tắt và báo hiệu hoàn thành phát ra âm thanh.Khi thiết bị thử nghiệm kết nối với tải bên ngoài, nó có thể được sử dụng để xử lý thử nghiệm có tải.Plug Socket Tester

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 23.4 và hình 21, UL817, VDE0620

Ứng dụng: Thiết bị này được sử dụng để kiểm tra tính chất uốn cong của phích cắm (thiết bị đầu cuối) không thể quấn lại và ổ cắm di động không thể quấn lại, kiểm tra độ bền của cáp nguồn và áo khoác.

Mẫu thử nghiệm: Phích cắm không thể quấn lại và ổ cắm di động không thể quấn lại

Đặc tính: Động cơ giảm tốc điều khiển cấu trúc khối trượt tay quay để thực hiện chuyển động qua lại, góc uốn trái và phải được điều chỉnh bằng quy mô thủ công và có thể tùy chỉnh mô hình màn hình cảm ứng điều chỉnh góc tự động.

Tester sẽ tự động tắt khi hoàn thành thời gian kiểm tra đặt trước.

Thông số:

1. Nguồn điện: AC220V 50Hz
2. Góc uốn: Góc xoay ở hai bên 45 °, 60 ° hoặc 90 °.Có thể điều chỉnh
3. Tốc độ uốn: 10 ~ 60rpm (chuyển đổi tần số), mặc định 60 lần / phút
4. Trọng lượng: 20N, 10N.6 mỗi cái (có thể tùy chỉnh trọng lượng UL 113g và 284g)
5. Trạm kiểm tra: 6 trạm, với 6 bộ thiết bị kẹp
6. Thời gian kiểm tra: một quầy chung, 6 quầy riêng lẻ.0 ~ 999999 cài đặt trước
7. Lý thuyết cơ học: Khối tay quay trên hộp giảm tốc được động cơ điện truyền động làm chuyển động tịnh tiến.
8. Chỉ báo đứt dây: Φ25 đèn báo màu đỏ
