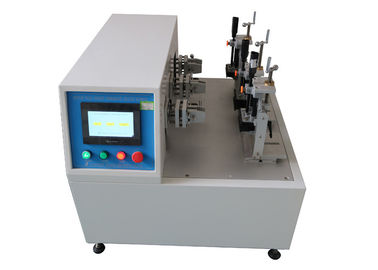

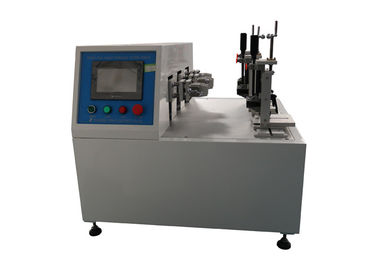

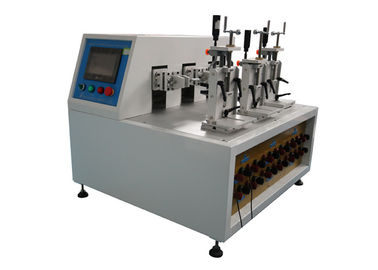

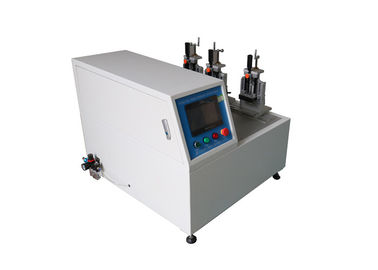

Thiết bị kiểm tra độ bền ổ cắm theo công tắc IEC 60884-1

IEC 60884-1 PLC Control Plug Plug Tester Công tắc cắm Ổ cắm Độ bền thử nghiệm 3 trạm

Thông tin sản phẩm:

Máy thử nghiệm được thiết kế và sản xuất theo tiêu chuẩn IEC60884-1, ví dụ 20 và 21 fig 16, IEC60669-1, v.v. Nó được áp dụng cho công suất ngắt và kiểm tra tuổi thọ hoạt động bình thường của các thiết bị điện cố định và tương tự, cũng phù hợp với phích cắm và khả năng phá vỡ ổ cắm và thử nghiệm tuổi thọ hoạt động bình thường của hộ gia đình và các mục đích tương tự.Thiết bị kiểm tra mô phỏng các công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì trong thời gian dài, hành động chèn và rút, để đánh giá xem các công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì có thể chịu được việc sử dụng bình thường của hư hỏng cơ học và hư hỏng mỏi điện hay không, và liệu các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt kết nối trong thời gian dài, để kiểm tra xem các mẫu thử có bị mòn quá mức hoặc có các hậu quả có hại khác hay không.Nó là thiết bị kiểm tra đặc biệt cho các công tắc và kiểm tra độ bền điện của ổ cắm.

Thiết bị kiểm tra có thể thực hiện kiểm tra độ bền cho các công tắc nút, công tắc rocker, phích cắm và ổ cắm.Cùng với ngân hàng tải bên ngoài (điện trở, điện cảm và điện dung) có thể xử lý thử tải, nó có một hệ thống điều khiển tương ứng.Xin lưu ý rằng ngân hàng tải bên ngoài nên được chuẩn bị bởi người dùng.

Máy thử nghiệm được làm bằng khung nhôm, tấm thép không gỉ, được điều khiển bởi động cơ servo và vít bi, với màn hình cảm ứng màu 7 inch, hệ thống điều khiển PLC của Mitsubishi, giao diện vận hành nhân bản và màn hình kỹ thuật số mạnh mẽ.Thời gian thử nghiệm, thời gian hiện tại dẫn, tốc độ thử nghiệm, đột quỵ thử nghiệm có thể được đặt trước.Nó có chức năng hiển thị dòng điện có thể hiển thị dòng dẫn của mẫu.Toàn bộ máy kiểm tra có 2 trạm làm việc, mỗi trạm có thể xử lý các công tắc tuyến tính và phích cắm và ổ cắm đồng bộ.Khi liên tục bật hoặc tắt do bám dính hoặc hỏng, nó sẽ báo động và ghi lại số thí nghiệm thích hợp và nó báo động khi thời gian thử nghiệm đạt đến giá trị đặt trước.Máy kiểm tra sẽ tự động dừng khi có báo động.

Tiêu chuẩn: IEC60669-1, IEC 60884-1 2013 khoản 20, 21, CISPR 14-1, IEC 61058-1etc.
Ứng dụng: Thiết bị này được sử dụng cho công tắc, phích cắm và ổ cắm cố định cho thiết bị điện gia dụng và tương tự cho mục đích tắt, khả năng ngắt và kiểm tra tuổi thọ hoạt động bình thường.Để xác minh xem công tắc, phích cắm hoặc ổ cắm có thể chịu được việc sử dụng bình thường, bất kỳ hư hỏng cơ học hoặc sự cố mỏi điện nào trong hoạt động bình thường, bất kỳ hiện tượng bám dính tiếp xúc hoặc hiện tượng đóng hoặc ngắt kết nối lâu dài, để kiểm tra xem có hao mòn quá mức hoặc hậu quả có hại khác không.
Mẫu thử nghiệm: Thiết bị chuyển mạch gia đình hoặc tương tự, phích cắm, ổ cắm, khớp nối
Đặc tính:Sử dụng khung hợp kim nhôm, tấm niêm phong bằng thép không gỉ, được điều khiển bởi động cơ servo, vít bóng chính xác và ổ đĩa đồng bộ, hoạt động màn hình cảm ứng màu 7 inch và chức năng hiển thị kỹ thuật số mạnh mẽ, hệ thống điều khiển PLC.Có thể thực hiện kiểm tra nâng lên công tắc nút, công tắc bật tắt, công tắc rocker, công tắc xoay, phích cắm và ổ cắm.Với hệ thống điều khiển tương ứng, có thể thực hiện kiểm tra tải với tải (điện trở, điện cảm và điện dung).Thời gian thử nghiệm đặt trước, thời gian hiện tại dẫn (thời gian mở), tốc độ thử nghiệm, chuyến thử nghiệm và góc quay (tối đa 15 góc).Với chức năng hiển thị hiện tại, có thể hiển thị dòng điện dẫn.


Thông số:

1. Nguồn điện: AC 220 V ± 10% 50Hz
2. Giao diện hoạt động Màn hình cảm ứng LCD 7 inch màu
3. Chế độ ổ đĩa: động cơ servo + vít bi / đai thời gian hoặc khí nén
4. Hệ thống điều khiển: Điều khiển PLC
5. Bảng mô hình và tham số (có thể tùy chỉnh)
