Thông tin chi tiết sản phẩm:
Thanh toán:
|
| OUTPUT CAPACITY: | 20kVA | WAVEFORM: | SINEWAWE |
|---|---|---|---|
| HIGH GEAR MAXIMUM CURRENT: | 55.6A | LOW GEAR MAXIMUM CURRENT: | 27.8A |
| Vôn: | 380V ± 15% | PHASE NUMBER: | Ba pha |
| Điểm nổi bật: | thử nghiệm iec,thiết bị thử nghiệm trong phòng thí nghiệm |
||

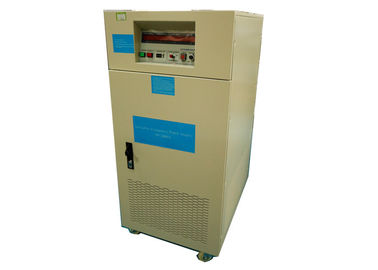

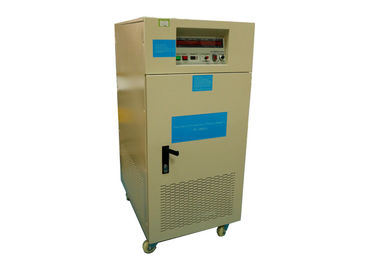

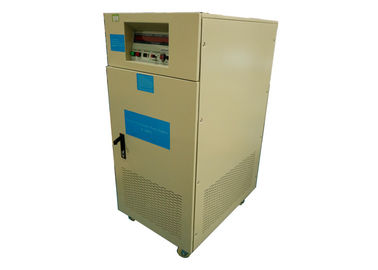

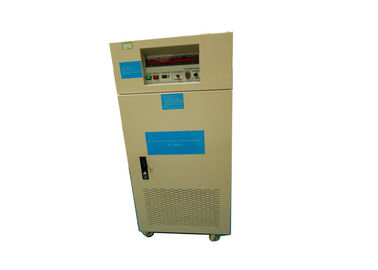

Biến tần âm thanh Thiết bị kiểm tra video Âm thanh Xem xét môi trường Công suất đầu ra 20KVA
Thông tin sản phẩm:
Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực khác nhau và cung cấp hệ thống cung cấp năng lượng cho các giải pháp của khách hàng từ các cân nhắc về môi trường điện, tối ưu hóa sắp xếp tải, lựa chọn phù hợp với nguồn điện, được thiết kế để phù hợp với nhu cầu sản xuất, nạc và hiệu quả, bảo trì kịp thời và hoàn hảo, Hoàn toàn có thể đáp ứng nhu cầu của khách hàng.
Các thông số kỹ thuật:
| Mục | Tham số | |
| Công suất đầu ra | 20KVA | |
| Đầu vào AC | ||
| Số pha | Ba pha | |
| Dạng sóng | SINEWAWE | |
| Vôn | 380V ± 15% | |
| Dải dao động tần số | 50HZ hoặc 60HZ ± 15% | |
| hệ số công suất | 0,9 | |
| Đầu vào DC | ||
| Số pha | Ba pha | |
| Dạng sóng | SINEWAWE | |
| Điện áp thấp | 0-260V liên tục điều chỉnh | |
| Điện áp cao | 0-520V liên tục điều chỉnh | |
| Tần số | Điều chỉnh liên tục 60HZ, 50HZ, 40-499.9HZ | |
| Tần số ổn định | .010,01% | |
| Dòng điện tối đa cao (A) | 55,6A | |
| Dòng tối đa bánh răng thấp (A) | 27.8A | |
| Hiệu suất toàn bộ máy | ||
| Tỷ lệ quy định điện | 1% | |
| Tải quy định | 1% | |
| Biến dạng dạng sóng | 2% | |
| Hiệu quả | 90% | |
| Thời gian đáp ứng | ≤2ms | |
| Yếu tố đỉnh cao | 3: 1 | |
| Trưng bày | ||
| Giao diện hiển thị | Màn hình LED kỹ thuật số | |
| Điện áp ` | 4 chữ số, vôn kế kỹ thuật số, độ phân giải 0,1V | |
| Hiện hành | 4 chữ số, ampe kế kỹ thuật số, độ phân giải 0,1A | |
| Quyền lực | 4 chữ số, wattmeter kỹ thuật số | |
| Tần số | Số 4 chữ số, máy đo tần số | |
Thứ tự giải thích là từ trái sang phải, từ trên xuống dưới và được mô tả từng bước:
1. Bảng chỉ báo tần số đầu ra: Màn hình kỹ thuật số hiển thị tần số đầu ra đến một vị trí thập phân.
2. Bảng chỉ thị điện áp đầu ra: Màn hình kỹ thuật số hiển thị giá trị điện áp đầu ra.
3. Tải bảng chỉ thị hiện tại: Màn hình kỹ thuật số hiển thị giá trị hiện tại đầu ra.
4. Bảng chỉ số tải watt: giá trị công suất đầu ra hiển thị kỹ thuật số.
5. Nút công tắc nguồn: Nút khởi động công tắc.
6. Công tắc khởi động lại bật nguồn: Biến tần ngắt do quá tải hoặc mạch hở. Khi báo thức kêu, nhấn nút này để khởi động lại.
7. Công tắc nhúng tần số: Cài đặt tần số 40.0-499.9HZ có thể lập trình (quay số).
8. Công tắc điện áp đầu ra: bánh răng thứ hai 0-150V hoặc 0-300V.
9. Nút cắt đầu ra điện áp tiêu chuẩn: Công tắc tinh chỉnh mười vòng, có thể được tinh chỉnh để có được điện áp tiêu chuẩn bạn cần.
10. Công tắc hiển thị dòng đầu ra ba pha: có thể hiển thị giá trị hiện tại đầu ra của từng pha. (Chỉ dành cho các mô hình đầu ra ba pha).
11. Ổ cắm đa năng đầu ra: tải dưới 10A. (Chỉ dành cho bộ biến tần 500W ~ 5KVA một pha)
12. POWER: Công tắc nguồn chính.
13. O / P: Công tắc tải đầu ra.
14. Nhập khối đầu cuối.
15. Khối đầu cuối đầu ra.
Sự hướng dẫn vận hành
1. Đầu tiên cắt công tắc nguồn sang vị trí TẮT.
2. Vui lòng kiểm tra công tắc toàn vẹn của thiết bị trước khi sử dụng và xoay nút hiển thị các chức năng khác nhau để đảm bảo rằng không có sự lỏng lẻo.
3. Kiểm tra xem nguồn điện đầu vào có nằm trong thông số kỹ thuật không, sau đó chuyển công tắc nguồn chính sang vị trí BẬT.
4. Đặt tần số đầu ra. Tần số chỉ định trên mặt số là tần số đầu ra. Khi đặt tần số trăm chữ số, trước tiên bạn cần nhấn nút TẮT / THIẾT LẬP.
5. Bấm công tắc khởi động: Vui lòng tắt công tắc đầu ra trước khi nhấn công tắc này.
6. Điều chỉnh điện áp đầu ra: Cắt công tắc điện áp đầu ra đến vị trí bánh răng mong muốn.
(a) Thiết bị Lo-V 0-150V PS: Sử dụng tệp này dưới 150V.
(b) Vị trí bánh răng Hi-V 0-300V PS: Sử dụng tệp này cho 150V trở lên.
7. Kết nối dòng đầu vào tải và bật công tắc đầu ra để có được nguồn điện tiêu chuẩn cho giá trị được hiển thị trên mỗi màn hình chức năng.
8. Máy bị quá tải hoặc ngắn mạch. Khi quá tải hoặc ngắn mạch, mạch bảo vệ ngay lập tức cắt nguồn điện đầu ra và báo động chuông. Vui lòng tắt tải trước, sau đó nhấn công tắc đặt lại (TẮT / THIẾT LẬP) để dừng báo thức. Sau đó nhấn công tắc khởi động để bắt đầu cung cấp điện. Kiểm tra tình trạng tải, xác nhận rằng không có bất thường, sau đó bật lại công tắc tải.
9. Nhấn OFF-RESET trong khi vận hành để cắt điện áp đầu ra.
| Điều kiện bất thường | Giải pháp |
| Không thể khởi động | 1. có mất điện hay không |
| Cắt "NFB thành" 0N | |
| 3. Kiểm tra dây nguồn, phích cắm, ổ cắm | |
| 4. Kiểm tra cầu chì | |
| Tần số đầu ra được hiển thị bình thường. Nhưng vôn kế và ampe kế hiển thị là "0" | 1. Chuyển công tắc nguồn sang TẮT |
| 2.Điều chỉnh điện áp đầu ra thành công tắc 0 | |
| 3. 3. Cắt công tắc nguồn thành TẮT | |
| Tần số đầu ra là bình thường, nhưng điện áp và ampe kế được hiển thị là "0" và âm thanh cảnh báo. | 1. Kiểm tra và giảm dòng tải |
| 2. Nhấn công tắc RESET | |
| 3. Đợi máy khởi động. | |
| 4. Hoạt động lại |
Cảnh báo:
1. Biến tần có các tiêu chuẩn cài đặt khác nhau do công suất khác nhau. Hãy làm theo các thông số kỹ thuật của biến tần của bạn.
Chọn cách dây thích hợp, đặc biệt chú ý đến đường kính dây phải tuân thủ các quy định.
2. Hãy chú ý đến đầu vào của biến tần, tránh chia sẻ công tắc với các thiết bị khác và gần với đầu cấp nguồn thành phố.
3. Xác nhận rằng điện áp nguồn cung cấp đầu vào đáp ứng điện áp định mức đầu vào của biến tần.
4. Vui lòng tắt nguồn khi đi dây và không vận hành đường lửa để đảm bảo an toàn.
5. Vui lòng chọn kích thước của dây nối theo quy định của thợ điện, và chú ý đến việc siết vít.
6. Vui lòng sử dụng cấu trúc đầu cuối O cho thiết bị đầu cuối.
7. Hãy đảm bảo rằng dây nối đất của biến tần được thực hiện.
8. Không thể kết nối nguồn đầu vào với nguồn điện đầu ra.
9. Các thành phần bán dẫn trên bảng điều khiển bên trong dễ bị tĩnh điện và hư hỏng. Không chạm vào bảng điều khiển.
10. Môi trường hoạt động và công việc nối dây của biến tần có tác động trực tiếp đến chức năng bình thường của biến tần, tuổi thọ và thậm chí là an toàn. Do đó, hãy chắc chắn làm theo các yêu cầu trên để cài đặt và đi dây.
