Thông tin chi tiết sản phẩm:
Thanh toán:
|
: | : | ||
---|---|---|---|
: | : | ||
: | : | ||
Điểm nổi bật: | thử nghiệm iec,thiết bị thử nghiệm trong phòng thí nghiệm |

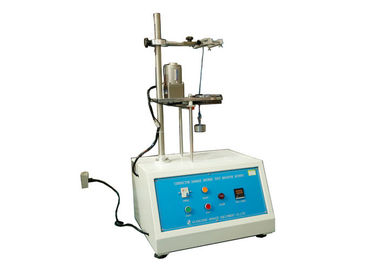

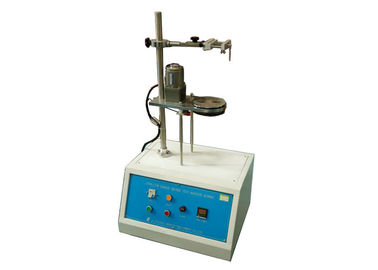

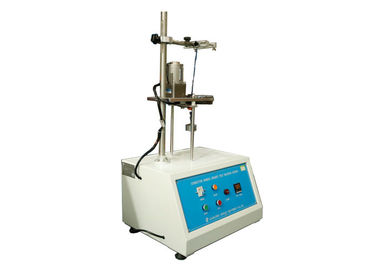

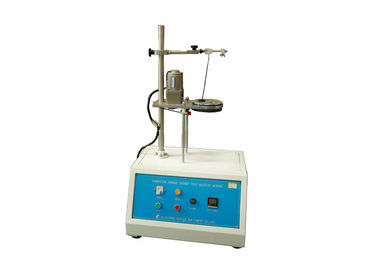

Tốc độ thử nghiệm 10 ± 2 RPM IEC60884 Hình 11 Thiết bị thử nghiệm để kiểm tra thiệt hại đối với dây dẫn Trạm làm việc đơn
Tiêu chuẩn :
IEC 60884-1 'Phích cắm và ổ cắm cho các mục đích gia đình và tương tự - Phần 1: Yêu cầu chung' khoản 12.2.2, 12.3.10 và Hình 11
Ứng dụng:
Nó được sử dụng để kiểm tra xem các thiết bị đầu cuối có vít và thiết bị đầu cuối không vít có thể chịu lực cơ chế trong hoạt động bình thường hay không. Chủ yếu sử dụng để đánh giá xem thiết kế và cấu trúc của các đầu kẹp vít có đáp ứng yêu cầu kẹp các dây dẫn mà không bị hư hại quá mức hay không.
Mẫu thử nghiệm:
Thiết bị đầu cuối trục vít và thiết bị đầu cuối không vít
Thông số:
Mô hình | HC9903 |
Tỷ lệ kiểm tra | 10 ± 2 vòng / phút |
Đường kính hồi chuyển | 75mm |
Thời gian thử nghiệm | 0 9999 |
Trọng lượng | 0,3,0,4, 0,7, 0,9, 1,4kg |
Chiều cao kiểm tra | 260, 280, 300, 320mm |
Đường kính lỗ ferrule | 6,5, 9,5, 13, 14,5mm |
Tiêu chuẩn | Tôi EC60884-1, IEC60669-1 |
Kiểm tra bình thường
1. Điều chỉnh tỷ lệ: Mở khóa đai ốc cố định của vị trí tỷ lệ, điều chỉnh đồ gá theo chiều cao cần thiết cho thử nghiệm và sửa nó.
2. Điều chỉnh trung tâm: sử dụng búa dây để tìm tâm của bàn xoay. Ở đây chúng ta cần phải tương ứng với hình dạng của mẫu, sao cho đầu cuối ra của mẫu được căn chỉnh.
3. Cài đặt mẫu.
3.1. Các đầu nối kết nối được kết nối với các dây tương ứng, và kẹp và sửa chữa đồ đạc sau khi cài đặt.
3.2. Dây được thông qua ống lót tương ứng và cài đặt đối trọng tương ứng.
3.3. Bảng so sánh trọng lượng, chiều cao và ống lót như sau:
Diện tích mặt cắt danh nghĩa của dây dẫn (mm²) | Đường kính lỗ ống lót (mm) | Chiều cao (mm) | Khối lượng cho dây dẫn (kg) |
0,5 | 6,5 | 260 | 0,3 |
0,75 | 6,5 | 260 | 0,4 |
1 | 6,5 | 260 | 0,4 |
1,5 | 6,5 | 260 | 0,4 |
2,5 | 9,5 | 280 | 0,7 |
4.0 | 9,5 | 280 | 0,9 |
6.0 | 9,5 | 280 | 1,4 |
10,0 | 9,5 | 280 | 2.0 |
16.0 | 13,0 | 300 | 2.9 |
|
4. Các bước kiểm tra bình thường:
4.1. Đặt trước 【Thời gian kiểm tra】 theo yêu cầu tiêu chuẩn, nhấn <để chọn thời gian đặt trước, sau đó đặt trước ▲ Lên trên hoặc ▼ Xuống để chọn giá trị bắt buộc, sau đó nhấn [SET] để xác nhận, định dạng hiển thị thời gian là 99 giờ 59 phút. thời gian thử nghiệm được thay đổi, nên nhấn nút đặt lại để loại bỏ thời gian thử nghiệm được đặt trước đó.)
4.2. Nhấn nút [Bắt đầu], thiết bị bắt đầu chạy, bàn xoay xoay với tốc độ 10r / phút., Sau khi đạt đến [Thời gian thử nghiệm], dừng tự động kiểm tra và có dấu nhắc âm thanh.
4.3. Nhấn nút Đặt lại màu vàng để xóa lời nhắc bằng giọng nói. Sau khi thử nghiệm xong, công tắc của bộ ngắt mạch nên được kéo xuống và cắt nguồn điện.
4.4. Kết luận: Trong quá trình thử nghiệm, dây dẫn không được trượt ra khỏi bộ phận kẹp cũng như không bị vỡ gần bộ phận kẹp, cũng như dây dẫn sẽ không bị hỏng theo cách khiến nó không phù hợp để sử dụng tiếp.
