| Chu kỳ kiểm tra: | 192 chu kỳ | Kiểm tra hiện tại: | AC 1-99,9A |
|---|---|---|---|
| Dải điện áp rơi: | 0-199,9mv | Nguồn cấp: | Có thể tùy chỉnh |
| Điểm nổi bật: | IEC 60884-1 Thiết bị kiểm tra ứng suất,Thiết bị kiểm tra ứng suất 192 chu kỳ |
||

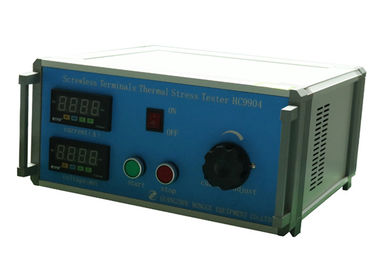

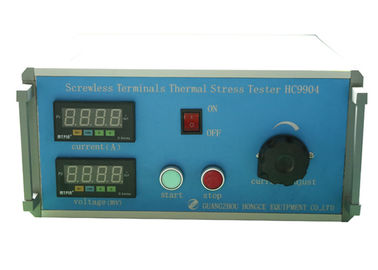

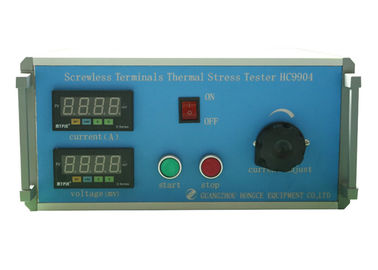

IEC60884-1 Thiết bị kiểm tra ứng suất điện và nhiệt cho thiết bị đầu cuối không trục vít Điều chỉnh vô cấp dòng tải
Tiêu chuẩn:
IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 12.3.11.
Kiểm tra sự phù hợp bằng các thử nghiệm a) và b) sau đây, được thực hiện trên năm đầu nối không có vít của ổ cắm chưa được sử dụng cho bất kỳ thử nghiệm nào khác.
Cả hai thử nghiệm đều được thực hiện với dây dẫn đồng mới.
a) Thử nghiệm được thực hiện với dòng điện xoay chiều như quy định trong bảng 10 trong 1 h và nối các dây dẫn cứng cứng dài 1 m có diện tích mặt cắt danh định như quy định trong cùng bảng.
Thử nghiệm được thực hiện trên từng bộ kẹp.
Bảng 10 - Dòng điện thử nghiệm để xác minh các ứng suất điện và nhiệt trong sử dụng bình thường đối với các đầu nối không có vít
|
Đánh giá hiện tại MỘT |
Kiểm tra hiện tại MỘT |
Diện tích mặt cắt ngang danh nghĩa của người dẫn mm2 |
| 10 | 15,7 | 1,5 |
| 16 | 22 | 2,5 |
Trong quá trình thử nghiệm, dòng điện không chạy qua ổ cắm mà chỉ chạy qua các đầu nối.
Ngay sau khoảng thời gian này, điện áp rơi trên mỗi đầu nối không vít được đo với dòng điện danh định chạy qua.
Trong mọi trường hợp, điện áp rơi không được vượt quá 15 mV.
Các phép đo được thực hiện trên từng thiết bị đầu cuối không có vít và càng gần nơi tiếp xúc càng tốt.
Nếu không thể tiếp cận được kết nối sau của thiết bị đầu cuối, thì nhà sản xuất có thể chuẩn bị đầy đủ các mẫu thử;phải cẩn thận để không ảnh hưởng đến hoạt động của các thiết bị đầu cuối.
Phải cẩn thận để đảm bảo rằng, trong suốt thời gian thử nghiệm, bao gồm cả các phép đo, ruột dẫn và thiết bị đo không bị dịch chuyển một cách đáng kể.
b) Các đầu nối không có vít đã được xác định độ sụt điện áp quy định trong thử nghiệm trước a) được thử nghiệm như sau.
Trong quá trình thử nghiệm, dòng điện bằng giá trị dòng điện thử nghiệm cho trong Bảng 10 được chạy qua.
Toàn bộ bố trí thử nghiệm, bao gồm cả ruột dẫn, không được di chuyển cho đến khi hoàn thành các phép đo điện áp rơi.
Các đầu nối phải chịu 192 chu kỳ nhiệt độ, mỗi chu kỳ có thời gian khoảng 1 h và được thực hiện như sau:
- dòng điện chạy trong khoảng 30 min;
- trong khoảng thời gian tiếp theo khoảng 30 phút không có dòng điện nào chạy qua.
Điện áp rơi trong mỗi đầu nối không có vít được xác định theo quy định đối với thử nghiệm a) sau mỗi 24 chu kỳ nhiệt độ và sau khi hoàn thành 192 chu kỳ nhiệt độ.
Trong mọi trường hợp, điện áp giảm không được vượt quá 22,5 mV hoặc gấp đôi giá trị đo được sau chu kỳ thứ 24, chọn giá trị nào nhỏ hơn.
Sau thử nghiệm này, việc kiểm tra bằng thị lực bình thường hoặc đã hiệu chỉnh mà không cần phóng đại bổ sung sẽ không cho thấy những thay đổi rõ ràng làm ảnh hưởng đến việc sử dụng thêm như vết nứt, biến dạng hoặc những thứ tương tự.
Ngoài ra, thử nghiệm độ bền cơ học theo 12.3.10 được lặp lại và tất cả các mẫu thử phải chịu được thử nghiệm này.
Ứng dụng:
Nó được sử dụng để kiểm tra các đầu nối không vít phải chịu được các ứng suất điện và nhiệt xảy ra trong sử dụng bình thường.
Mẫu thử nghiệm:
Thiết bị đầu cuối không vít
Thông số:
| Tên thông số | Dữ liệu tham số |
| Nguồn cung cấp đầu vào | AC120V ± 10%, 60Hz (Có thể tùy chỉnh) |
| Chu kỳ kiểm tra | 192 chu kỳ, dòng hiện tại trong 30 phút, không có dòng trong 30 phút |
| Kiểm tra hiện tại | AC 1 ~ 99,9A ± (3% ± 1A) |
| Đo điện áp rơi | 0 ~ 199,9 ± (3% ± 1mv) |
