Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | calibration certificate (cost additional) |
Số mô hình: | HJ0641 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Ván ép |
Thời gian giao hàng: | 30 ngày |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 10 bộ / tháng |
Tiêu chuẩn: | IEC60335-2-5 | Điều khiển: | PLC |
---|---|---|---|
Tải điện áp: | AC 0-250V | Cửa đóng / mở góc: | 0-100 ° |
Tốc độ mở / đóng cửa: | 0-360 ° / giây | Cánh tay robot và kết nối cửa: | Cốc hút chân không |
Điểm nổi bật: | kiểm tra thiết bị điện,thiết bị kiểm tra thiết bị cầm tay |
IEC60335-2-5 Máy rửa chén Hệ thống điều khiển PLC bên trong Bộ điều khiển đơn trạm Kiểm tra linh hoạt với điện áp tải có thể điều chỉnh
Thông tin sản phẩm
Máy thử được thiết kế và sản xuất theo tiêu chuẩn IEC 60335-2-5 hộ gia đình và các thiết bị điện tương tự - an toàn: phần 2-5: các yêu cầu cụ thể đối với máy rửa chén, điều 23.3; EN 60335-2-7 khoản 23.3; IEC 60335-1 khoản 23.3, Nó được sử dụng để kiểm tra xem hệ thống dây điện bên trong của cửa máy rửa chén có đủ khả năng chống uốn dưới tác động của cửa đóng mở lặp lại hay không, hoặc liệu lớp bảo vệ có đủ sức chống lại sự can thiệp của chuyển động tương đối không của các thành phần khác mà không bị hư hại để xác minh độ tin cậy của hệ thống dây điện bên trong; Được sử dụng để hỗ trợ các thử nghiệm khác cho các hành động đóng mở cửa lặp đi lặp lại.
Nguyên tắc kiểm tra
Chương trình được chỉnh sửa được sử dụng để điều khiển cánh tay robot được điều khiển bởi động cơ để lái cửa hoặc nắp được hút bởi cốc hút chân không để đáp ứng ở một tốc độ nhất định, từ đó xác minh độ tin cậy của hệ thống dây điện bên trong.
Mẫu thử nghiệm
Máy rửa chén điện, (một pha ≦ 250V), Cỡ mẫu tối đa cho phép WDH = 600 * 600 * 850mm
Kết cấu

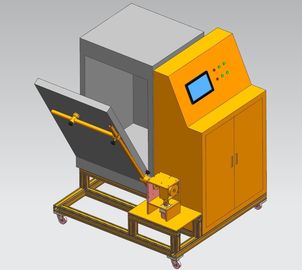

Thiết bị bao gồm một tủ điều khiển điện (bao gồm bộ điều chỉnh điện áp tải), khung và cánh tay robot gắn trên khung.
Kích thước thiết bị: khoảng: 1500 × 1300 × 1300 (mm) W × D × H
Trọng lượng thiết bị: 180kg
Thông số hiệu suất:
Trạm kiểm tra | Trạm đơn |
Chế độ điều khiển điện | Điều khiển lập trình PLC, màn hình cảm ứng LCD màu 7 inch |
Chế độ lái | Động cơ servo |
Phương pháp kẹp mẫu | Khung nhôm, định vị vít điều chỉnh cơ khí |
Cánh tay robot và kết nối cửa | Cốc hút chân không |
Tốc độ mở / đóng cửa | 0-360 ° / s, có thể được đặt trước |
Cửa đóng / mở góc | 0-100 °, có thể được đặt trước |
Tỷ lệ linh hoạt | 30 mỗi phút, có thể được đặt trước |
Thời gian thử nghiệm | 0-999999 lần, có thể được đặt trước và hiển thị |
báo thức | Báo động mất điện và ghi lại thời gian thử nghiệm hiện tại |
Tải điện áp | AC 0-250V, có thể điều chỉnh; cổng DC ngoài |
Cơ chế hoạt động phụ trợ | Cơ chế khởi động khóa cửa máy rửa chén |
Thiết bị bảo vệ an toàn | |
Quyền lực | Bảo vệ rò rỉ, quá tải và bảo vệ ngắn mạch |
Xe máy | Bảo vệ quá tải và ngắn mạch |
Sử dụng môi trường
Nguồn điện: AC220V ± 10% / 50-60Hz, công suất 6KW
Nguồn khí: 0,5-0,7MPa khí nén
Nơi sử dụng: áp suất khí quyển 80 ~ 106kpa; nhiệt độ môi trường 5 ~ 40 ° C; độ ẩm tương đối (20 ~ 80)% rh; không rung lắc mạnh, rung, không nhiễu điện từ, không bụi, không khí nổ và ăn mòn, tản nhiệt tốt.
