| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HongCe |
| Chứng nhận: | Calibration Certificate (Cost Additional) |
| Số mô hình: | HH0804 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiatable |
| chi tiết đóng gói: | hộp nhựa |
| Thời gian giao hàng: | 3 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 100 bộ / tháng |
| vật liệu: | thau | Đường kính ngoài: | Ф102mm |
|---|---|---|---|
| Số lỗ: | 121 | Đường kính của lỗ vòi phun: | Φ0,5 |
| Góc che phủ Flapper: | 30 ° | Tiêu chuẩn: | IEC60529 |
| Điểm nổi bật: | Hình 5 Thiết bị thử nghiệm bảo vệ chống xâm nhập,Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC 60529 |
||

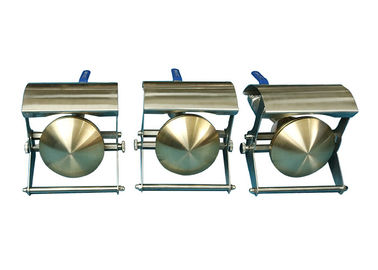

IEC60529 Hình 5 Máy kiểm tra vòi phun bằng đồng thau cầm tay cho IPX3 IPX4 121 lỗ
Giơi thiệu sản phẩm
Vòi phun HT IPX3 / 4 là một thiết bị thử nghiệm cầm tay để xác minh khả năng bảo vệ chống lại tia nước phun và bắn tung tóe.Áp lực nước có thể được điều chỉnh bằng cách sử dụng núm điều chỉnh lưu lượng trên thiết bị để đưa ra tốc độ dòng chảy cần thiết.Áp suất có thể được nhìn thấy trên đồng hồ đo được định vị thuận tiện bởi vòi phun.Kiểu phun của vòi phun được thực hiện theo các thông số kỹ thuật của IEC 60529. Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4.Để làm cho vỏ theo mọi hướng có thể bị bắn tung tóe, thiết bị này có thể được sử dụng với bàn xoay của mẫu.
Các thông số kỹ thuật
| Bài báo | Tham số |
| Công suất đầu vào | Một pha AC220V, 50Hz |
| Cung cấp nước | Tốc độ dòng nước là ＞ 10L / phút ± 5%, áp suất là 50 ～ 150kpa nước sạch không bao gồm. |
| Thông số vòi phun |

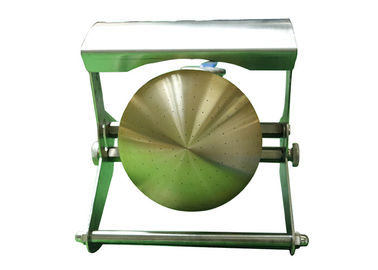

Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn di chuyển-Nhôm Vòi phun-Đồng thau |
| Dòng nước | 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh |
| Máy đo áp suất | 50 ～ 150Kpa, Phạm vi đo áp suất 0 ～ 0,25Mpa |
| Vách ngăn | Có thể tháo rời |
| Yêu cầu trang web |
Phòng thử nghiệm chống thấm nước IP chuyên dụng, Mặt đất phải bằng phẳng với ánh sáng Với chức năng tốt của dòng chảy và thoát nước. |
| Thời gian kiểm tra | Điều khiển bằng tay, ít nhất 5 phút |

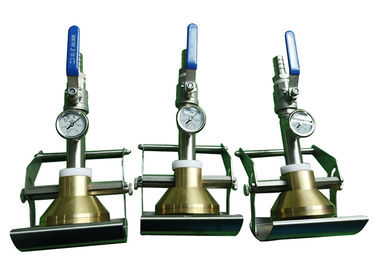

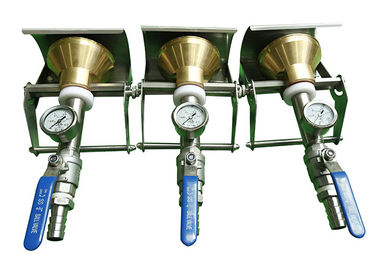

Máy đo áp suất
Tấm chắn di động có đối trọng
Van bi điều chỉnh lưu lượng nước
Đầu nối ống
Cài đặt và hoa hồng
Lắp đặt đồng hồ đo lưu lượng nước, vòi và thiết bị tưới nước như hình bên dưới, sau đó mở van để điều chỉnh lưu lượng nước ở mức (10 ± 5%) L / phút và kiểm tra xem đồng hồ áp suất có hiển thị áp suất trong phạm vi 50-150KPa.Nếu lưu lượng nước dưới 10 lít thì nên lắp máy bơm tăng áp, mời bạn tham khảo hình thổi.
Xếp hạng chống thấm nước cho thử nghiệm mẫu IP3: Theo IEC60529 Hình 5, với thử nghiệm flapper.
Xếp hạng chống thấm nước Kiểm tra mẫu IP4: Vui lòng tháo miếng đệm để mẫu có thể văng ra mọi hướng.
Nếu bạn không biết làm thế nào để sử dụng nó, xin vui lòng bấm vào đây hướng dẫn sử dụng HH0803.pdf để có được hướng dẫn sử dụng tue.
