Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HongCe |
Chứng nhận: | Calibration certificate(cost additional) |
Số mô hình: | HT-I02T |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiatable |
chi tiết đóng gói: | Hộp nhôm |
Thời gian giao hàng: | 30 ngày |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 10 BỘ MỖI THÁNG |
Liên 1: | 30 ± 0,2 | Liên 2: | 60 ± 0,2 |
---|---|---|---|
Độ dài ngón tay: | 80 ± 0,2 | Đầu ngón tay để vách ngăn: | 180 ± 0,2 |
Hình trụ: | R2 ± 0,05 | Hình cầu: | R4 ± 0,05 |
Điểm nổi bật: | thiết bị đo âm thanh,thiết bị kiểm tra thả |
Điều khoản IEC 60065: 2014 9.1.1.3 Đầu dò thử nghiệm B
Tiêu chuẩn
Tuân thủ theo tiêu chuẩn IEC 60065: 2014 9.1.1.3, 13.4, đầu dò thử nghiệm IEC 61032 B, hình 2, IEC60950 hình 2A, IEC60884, IEC60335, UL507 và UL1278 hình 8.4.
Ứng dụng:
Đầu dò này nhằm xác minh sự bảo vệ cơ bản chống lại sự truy cập vào các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh bảo vệ chống lại truy cập bằng ngón tay.
Mẫu thử nghiệm:
Dễ dàng truy cập bao vây các bộ phận sống hoặc các bộ phận cơ khí.
Đặc tính:
Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách điện mô phỏng các đặc tính của bàn tay con người. Nó có hai khớp di động, có thể uốn cong ở 90 °. Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống sốc điện khi được trang bị phích cắm chuối cắm và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để kiểm tra bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm và lực kế đẩy).
Các thông số (mm):
Mô hình | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
Tên | Ngón tay kiểm tra tiêu chuẩn | Kiểm tra bánh quy tròn | Ngón tay thử nghiệm lớn | Ngón tay thử nghiệm tiêu chuẩn với lực lượng |
Liên 1 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 |
Liên 2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 |
Chiều dài ngón tay | 80 ± 0,2 | 80 ± 0,2 | 100 ± 0,2 | 80 ± 0,2 |
Đầu ngón tay để vách ngăn | 180 ± 0,2 | 180 ± 0,2 | ---- | 180 ± 0,2 |
Hình trụ | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 |
Hình cầu | R4 ± 0,05 | R4 ± 0,05 | R4 ± 0,05 | R4 ± 0,05 |
Góc cắt ngón tay | 37 o 0 -10 | 37 o 0 -10 | 37 o 0 -10 | 37 o 0 -10 |
Đầu ngón tay thon | 14 o 0 -10 | 14 o 0 -10 | 14 o 0 -10 | 14 o 0 -10 |
Kiểm tra đường kính ngón tay | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
Đường kính phần AA | 50 | 50 | ---- | 50 |
Chiều rộng phần AA | 20 ± 0,2 | ---- | ---- | 20 ± 0,2 |
Đường kính bánh | Ф75 ± 0,2 | Ф75 ± 0,2 | Ф125 ± 0,2 | Ф75 ± 0,2 |
Độ dày bánh | 5 ± 0,5 | 5 ± 0,5 | ---- | 5 ± 0,5 |
Lực lượng | ---- | ---- | ---- | Với lực 10N, 20N, 30N |
Tiêu chuẩn áp dụng | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

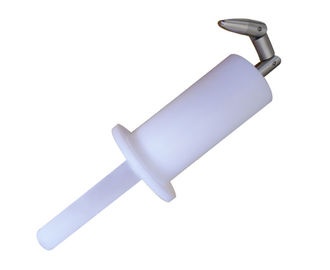

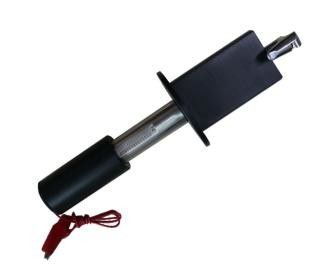

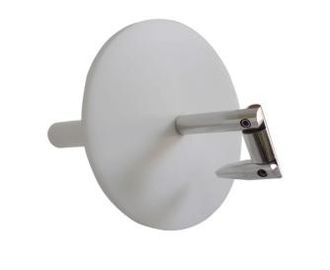

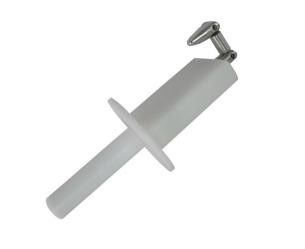

Hình ảnh để tham khảo :
