Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật chất: | Thép không gỉ | Yếu tố tác động: | 2,5,10,20,50J tùy chọn |
|---|---|---|---|
| Giảm chiều cao: | Hiển thị tỷ lệ | Chế độ phát hành: | Cơ khí |
| Chiều dài: | 1000mm | Cú đánh: | 200-1200mm |
| Điểm nổi bật: | thử nghiệm tác động máy,con lắc thử nghiệm tác động máy |
||

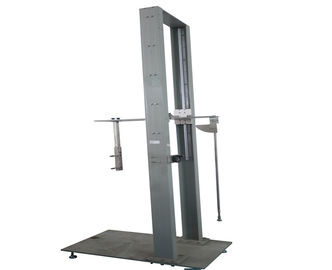

Máy kiểm tra va đập mã IK Máy kiểm tra búa thép không gỉ Swinging Hammer
Tiêu chuẩn
IEC60068-2-75 Thử nghiệm môi trường - Phần 2: Thử nghiệm - Kiểm tra Eh: Thử nghiệm búa, IEC60068-2-63, IEC62262 Các mức độ bảo vệ được cung cấp bởi các thiết bị điện chống lại tác động cơ học bên ngoài (mã IK), IEC60439-5 Điện áp thấp thiết bị đóng cắt và bộ điều khiển - Phần 5: Các yêu cầu cụ thể cho các cụm để phân phối điện trong các mạng công cộng
Ứng dụng
Thiết bị này là thích hợp cho cơ khí tác động kiểm tra sức mạnh để tủ điện và tấm kim loại khác, vỏ của phi kim loại năng lượng điện đo tủ, trạm biến áp cáp tổng đài và cáp hộp nối
Mẫu thử nghiệm
Vỏ tủ đo năng lượng điện, tổng đài cáp trạm biến áp và hộp nối cáp và các thiết bị tương tự
Đặc tính
Thiết bị sử dụng cấu trúc ô tô, có thể di chuyển sang trái và phải, về phía trước và phía sau, phía trên và dưới tác động chiều cao điểm điều chỉnh, và góc tác động 0-90 ° có thể điều chỉnh. Thiết bị này là thiết bị tác động con lắc năng lượng thấp cho 2J trở lên.
Thông số
| Mô hình | HC9921A |
| Con lắc | Chiều dài: 1000mm; đường kính ngoài: 9mm; độ dày thành ống thép: 0.5mm. Thành phần của khối lượng tương đương với phần tử tác động |
| Điểm tác động | Lên và xuống có thể điều chỉnh, đột quỵ 200-1200mm, chiều cao có thể được tùy chỉnh |

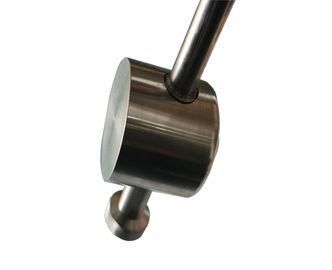

| Yếu tố tác động | 2.5,10,20J búa va đập |

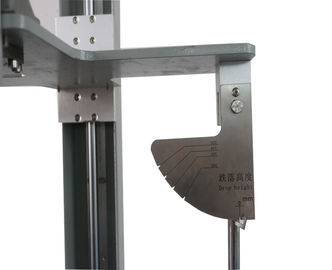

| Thả chiều cao | Hiển thị tỷ lệ |
| Chế độ phát hành | Cơ khí |
| Thứ nguyên | 950 * 550 * 2700mm |
Năng lượng tác động, khối lượng tương đương và bảng chiều cao thả
| Năng lượng / J | 2 | 5 | 10 | 20 | 50 |
| Khối lượng tương đương / kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Thả chiều cao ± 1% mm | 400 | 300 | 200 | 400 | 500 |
Ghi chú: 1. Xem chú thích trong IEC 60068-2-75 3.2.2
| |||||
Đặc điểm phối hợp của các yếu tố nổi bật
| Năng lượng / J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| Khối lượng tương đương ± 2% kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Vật chất | Polyamide 1) | Thép 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - - | - - | 6 | - - | 10 | 17 |
| l / mm | Để được điều chỉnh để phù hợp với khối lượng tương đương, xem Phụ lục A. | |||||
1) 85≤HRR≤100, độ cứng Rockwell theo ISO2039-2. 2) Fe490-2, theo ISO1052; Độ cứng Rockwell theo ISO6508. | ||||||
| CHÚ THÍCH: Các giá trị được hiển thị trong các dấu ngoặc cho khối lượng tương đương và đường kính của các phần tử nổi bật cho giá trị năng lượng bằng hoặc nhỏ hơn 1 J là các giá trị trong phép đo Ef hiện tại. Các giá trị hiện tại trong thử nghiệm Ví dụ cũng được hiển thị cho hai tham số này. Đối với mục đích phối hợp, các giá trị trong ngoặc đơn sẽ bị xóa trong vòng vài năm kể từ khi công bố tiêu chuẩn này. | ||||||
