Half - Sine Wave 300kgf Thiết bị kiểm tra pin với thiết bị kiểm tra sốc rung / Màn hình LCD

Màn hình LCD Half-Sine Wave 300kgf Thiết bị kiểm tra pin của rung động thử nghiệm sốc Bench

Tiêu chuẩn

-điều khoản IEC62133 7.2.2, điều khoản IEC60086-4 6.4.3, IEC 60086-1, GB / T 31241-2014 và vv

Các ứng dụng

Kiểm tra độ rung có thể được sử dụng để tìm lỗi sớm của pin, mô phỏng đánh giá tình trạng thực tế và kiểm tra độ bền kết cấu. Sản phẩm có nhiều ứng dụng, diện tích ứng dụng rộng, kết quả kiểm tra đáng kể và đáng tin cậy. Nó là một rung động pin cụ thể lý tưởng cho các nhà sản xuất pin, bộ phận kiểm tra chất lượng và các viện nghiên cứu. Thiết bị kiểm tra. Nó phù hợp để thử nghiệm các loại tế bào đơn lẻ và các gói pin như sạc kho báu, ion lithium, niken hydro, nickel cadmium, axít chì và niken hiđrua kim loại.

Kiểm tra độ rung cũng có thể được sử dụng để kiểm tra độ mỏi của sản phẩm để đánh giá tuổi thọ của sản phẩm.

Thông số

Thông tin sản phẩm

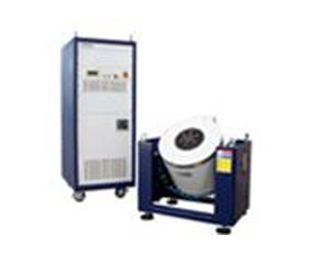

Nó bao gồm hệ thống rung, điều khiển rung động và các phụ kiện khác. Vui lòng tham khảo thông tin của các bộ phận như sau:

Giới thiệu hệ thống:

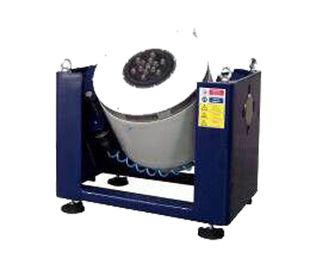

1.Double cấu trúc mạch từ để đảm bảo cường độ từ trường cao & giảm rò rỉ thông lượng;

Cấu trúc khử từ đặc biệt có thể làm giảm rò rỉ thông lượng xuống dưới 1 tấn

2.U-loại mùa xuân, con lăn và mang tuyến tính cho sức đề kháng mạnh mẽ của deflecting tải

3. Mùa xuân được sử dụng để cách ly rung; Hệ thống rung hoạt động đều đặn ngay cả khi tải nặng;

không cần nền tảng đặc biệt

4. thiết bị bảo vệ được cung cấp cho quá nhiệt, quá tải, quá dòng, quá áp, và

quá độ dịch chuyển của máy thử độ rung; Thiết bị bảo vệ mạng điện cho quá áp,

dưới điện áp, thiếu pha; Ổ điện, hiện tại hạn chế, khởi động mềm, quá nhiệt độ,

ngắn mạch, mô-đun lỗi bảo vệ

5. có thể hoàn thành sin, ngẫu nhiên, tác động kiểm tra môi trường

6. Hệ thống này yêu cầu dao động điện áp, ≤ ± 10%

7. Hệ thống này yêu cầu điện trở nối đất, ≤4Ω

8. độ tin cậy cao, đặc biệt thích hợp cho hoạt động thời gian dài

Giới thiệu loại công tắc kỹ thuật số

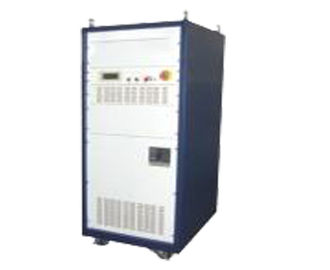

Hệ thống này thông qua công nghệ điều chế độ rộng xung sine của bộ khuếch đại công suất kỹ thuật số.

Nguyên tắc là: sử dụng công suất chuyển đổi tần số cao của hiệu ứng trường MOSFET, thông qua mạch kỹ thuật số để khuếch đại và khôi phục tín hiệu điện áp thấp mà đầu vào bằng bộ điều khiển, sau đó đầu ra tín hiệu gốc để rung

mạch cuộn cuộn của bộ kiểm tra, và bộ phận mở rộng của bộ phận mở rộng của bộ kiểm tra độ rung của động cơ. Phần chính của bộ khuếch đại công suất kỹ thuật số: bộ điều khiển phía trước, mô-đun bộ khuếch đại công suất, mạch bảo vệ, bộ phận nguồn và tủ điện.

Các tính năng khuếch đại loại chuyển đổi kỹ thuật số:

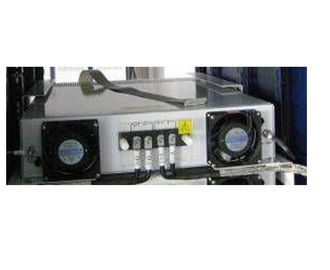

1. Easy bảo trì: Hoán Đổi Cho Nhau hộp mô-đun điện, thiết kế nhỏ gọn, tiết kiệm không gian, dễ dàng để

bảo trì.

2. màn hình LCD:

Mô-đun logic thông qua vi xử lý chip CPU CPU, chức năng hiển thị LCD, có thể được cho thấy

dữ liệu hệ thống khác nhau chi tiết (Công suất khuếch đại đầu ra Giá trị True RMS, với dữ liệu bổ sung

hiển thị) và hoạt động nhà nước và lỗi bản án. Với điều khiển từ xa, đo từ xa, từ xa

chức năng giao tiếp, giao diện thân thiện, hoạt động dễ dàng.

Chức năng Bảo vệ Bộ khuếch đại Loại Chuyển đổi Kỹ thuật số:

Bộ khuếch đại công suất thiết lập bảo vệ lưới điện quá áp, lưới điện dưới áp, công suất

lưới thiếu pha, lỗi logic, mô-đun nguồn, mô-đun nhiệt độ công suất, đầu ra quá dòng, đầu ra

điện áp quá mức, công suất lái, chuyển vị của bàn, nhiệt độ bảng, vv Bất kỳ sự cố nào xảy ra, đóng

xuống đầu ra, với âm thanh và ánh sáng báo động cùng một lúc. Ngoại trừ việc bảo vệ ở trên, cũng có người nghèo

RMS coi trọng việc bảo vệ và bảo vệ dừng khẩn cấp.

Hiệu suất chuyển đổi cao (cao hơn 92%), và tần số ion chuyển đổi cao

Bảng trượt ngang:

Với bảng trượt ngang, máy đo độ rung động lực học có thể kiểm tra hướng X, Y, Z và có thể kết hợp hệ thống kiểm tra độ ẩm nhiệt độ để kết hợp kiểm tra môi trường. Với thanh cuộn hoặc hệ thống xoay vòng bánh xe, một người có thể dễ dàng xoay rung băng ghế dự bị và kết nối nó với bảng ngang. Áp dụng giới hạn vị trí cơ học để đảm bảo kết nối giữa hệ thống rung và bảng trượt ngang. Bàn trượt đa kích thước có sẵn, từ 300mm x 300mm (đối với hệ thống rung nhỏ) đến bảng trượt mẫu thử lớn 2m × 2m. Giới hạn mang khác nhau có thể thực hiện các hoạt động khác nhau và tuân thủ các yêu cầu khác nhau. Độ dày và kích thước của bảng trượt sẽ ảnh hưởng đến hiệu suất của hệ thống rung và ảnh hưởng đến tần suất giới hạn cao, người dùng có thể tùy chỉnh nó.

Tính năng điều khiển kỹ thuật số

Bộ điều khiển rung là thiết kế mới nhất của công ty ucon thông qua kiến ​​trúc hệ thống phân phối tiên tiến quốc tế, và lõi của nó là bộ xử lý tốc độ cao nổi 32-bit TMS320 mới nhất của công ty TI. Báo cáo thử nghiệm được tạo tự động trong Microsoft Word. Trong hoặc sau khi thử nghiệm, báo cáo thử nghiệm có thể được chỉnh sửa và sau đó được tạo tự động hoặc thủ công.

Tiêu chuẩn phần cứng

Đầu vào

(1) 2 kênh

(2) Độ phân giải: chuyển đổi tương tự 24-bit-kỹ thuật số (ADC)

(3) Trở kháng đầu vào: 220 k Ω

(4) Bộ khuếch đại tích hợp sẵn và nguồn dòng không đổi ICP, tăng tốc điện áp & ICP

cảm biến có thể được kết nối trực tiếp

(5) tín hiệu để tiếng ồn tỷ lệ:> 100dB

Đầu ra

Số lượng kênh: 1 kênh đầu ra

Độ phân giải: chuyển đổi từ kỹ thuật số sang analog 24 bit

Chỉ mục phần mềm điều khiển

Chỉ số hiệu suất ngẫu nhiên:

Chế độ điều khiển: PSD

Độ phân giải: Max. 320000 dòng

Dải tần số: DC ～ 4800Hz

Kiểm soát phạm vi động: 85dB

Độ chính xác điều khiển: ± 1dB,

Thời gian đóng vòng lặp: thường là 100 mili giây

SIN

Chế độ điều khiển: điều khiển dạng sóng sin

Dải tần số: 1 ～ 5000Hz,

Phạm vi điều khiển động: 95dB

Thời gian đóng vòng lặp: 10ms ；

Độ chính xác điều khiển: ± 1dB ； Tốc độ quét 1octave / phút, giá trị Q 50

Độ phân giải tần số: 0,001%

Sweep Velocity: quét tuyến tính 0 đến 6000Hz / s; quét logarit 0 ~ 100 Oct / phút

Biến dạng sóng: <0,3%

SỐC

Chế độ điều khiển: Giới hạn thời gian dài hoặc điều khiển sóng;

Chế độ sốc: sóng nửa sóng ；

Dải tần số: DC ～ 22000Hz ；

Frame: Max.32K Thời lượng: 0.5-3000ms

Chế độ bồi thường: pre-pulse, after-pulse, pre / after-pulse

Hiệu suất điều khiển: dải động cao hơn 90dB
