Hệ thống phát hiện rò rỉ Helium Leak buồng cho ô tô ngưng và thiết bị bay hơi

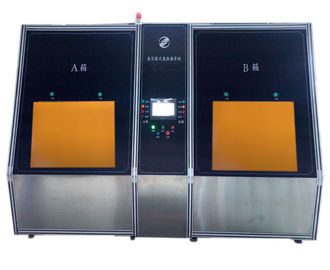

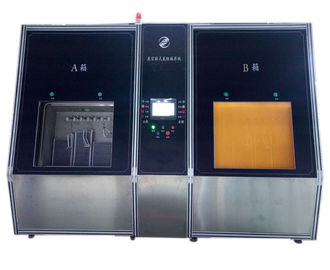

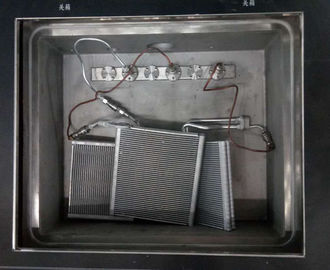

Hệ thống phát hiện rò rỉ heli buồng chân không có hai buồng chân không, hai hộp chân không hoạt động liên kết. Phôi được đặt vào buồng chân không và được kết nối với các đầu nối nhanh. Sau đó, nút DOORCLOSE trên ngăn chân không được nhấn cùng lúc. Cửa được đóng tự động và chu kỳ kiểm tra được bắt đầu. Grating bảo vệ được cài đặt trên cả hai mặt của cửa buồng chân không để đảm bảo rằng không có đối tượng can thiệp vào sự chuyển động của cửa buồng khi cánh cửa được đóng lại.
Khi một trong các cánh cửa đóng lại, chu trình phát hiện của buồng này được bắt đầu. Tại thời điểm này, người vận hành có thể đến phòng khác để vận hành.
Các thông số kỹ thuật:
Phôi | Ô tô ngưng tụ và thiết bị bay hơi | |||
Buồng chân không | Phòng (Test Condenser) | Một buồng (kiểm tra thiết bị bay hơi) | ||
Kích thước | 750X620X220mm | Kích thước | 750X620X220mm | |
Trạm làm việc | 6 | Trạm làm việc | 3 | |
Áp lực cho tổng kiểm tra rò rỉ | Nitơ / Khí nén 3,5 Mpa (Có thể điều chỉnh xuống) | |||
Tracer Gas | Helium | |||
Từ chối điểm | 2g / y | |||
Áp lực của kiểm tra rò rỉ tốt | 4.0 Mpa (Có thể điều chỉnh xuống) | |||
Thời gian chu kỳ | 100s / buồng | |||
Phục hồi Helium | Tỷ lệ thu hồi ≥95% |
Cấu hình chính:
Bơm hút chân không | BAOSI |
Máy đo chân không | INFICON |
Máy phát hiện rò rỉ | AGILENT |
Van điện từ | PARKER |
Cảm biến áp suất | DANFOSS |
PLC | OMRON |
Màn hình cảm ứng | WEINVIEW |
Thành phần điện tử | FUJI, SCHNEIDER, MITSUBISHI và v.v. |
Máy dò nồng độ Heli | HongCe |
Hệ thống của chúng tôi có quy trình hiệu chuẩn tự động giúp dễ dàng thực hiện hiệu chuẩn chính xác thông thường. Hệ thống hiệu chuẩn xác định chính xác tỷ lệ rò rỉ tổng thể của phôi gia công.
Việc kiểm tra hàng ngày của hệ thống: máy đo rò rỉ tiêu chuẩn (được dành riêng cho kiểm tra hàng ngày) mô phỏng phôi gia công được kiểm tra và xử lý hiệu chuẩn trực tuyến của độ chính xác của hệ thống, có thể đảm bảo độ ổn định của độ chính xác và độ tin cậy của hệ thống của hoạt động.
Tiêu chuẩn đo rò rỉ
Các nút chức năng và menu chính nằm trên màn hình, có thể là:
* Bảo trì thủ công
* Cài đặt tham số
* Kiểm tra tình trạng giám sát:
* Báo lỗi và tự chẩn đoán
* Thống kê dữ liệu sản xuất
Phần mềm
Phát hiện helium chân không:
Khi việc hút chân không của buồng chân không đạt đến áp suất phát hiện rò rỉ, và đồng thời việc di tản phôi gia công đã hoàn thành, hệ thống phát hiện tín hiệu heli trong buồng chân không, và triệt tiêu tín hiệu này, và sau đó phôi được đổ đầy với khí heli 4,0 Mpa (có thể điều chỉnh xuống). Khi áp suất heli trong phôi đạt đến giá trị đã đặt, phát hiện quá trình dò rò rỉ tới phôi gia công.
Nếu máy dò rò rỉ tìm thấy tín hiệu helium vượt quá giá trị đã đặt, nó cho biết có một lỗ rò rỉ trong phôi. Hệ thống phát ra báo động rò rỉ. Nhà điều hành nhấn nút xác nhận, sau đó buồng chân không tự động mở sau khi khí quyển được lấp đầy. Người vận hành có thể tách đầu nối nhanh ra khỏi phôi, dỡ phôi và đánh dấu nó phù hợp.
Nếu máy dò rò rỉ không tìm thấy tín hiệu heli vượt quá giá trị đã đặt, nó chỉ ra rằng phôi gia công phát hiện không bị rò rỉ, hệ thống sẽ phát ra tín hiệu PASS và helium của phôi được tự động phục hồi. Đồng thời khi helium được phục hồi, hệ thống sẽ lấp đầy buồng chân không bằng không khí. Khi áp suất của buồng chân không tăng lên đến áp suất khí quyển và quá trình khôi phục heli của phôi đã hoàn thành, cửa buồng chân không được mở tự động và quy trình phát hiện được hoàn thành.
