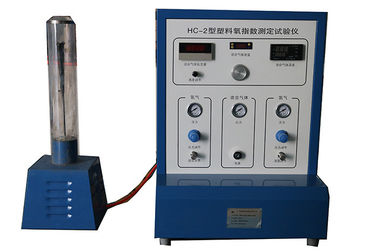

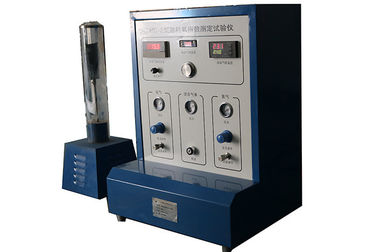

Thiết bị kiểm tra phương pháp chỉ số oxy bằng nhựa ISO4589-1, Máy kiểm tra hành vi đốt cháy

Thiết bị kiểm tra phương pháp chỉ số oxy bằng nhựa ISO4589-1 Máy kiểm tra hành vi đốt cháy

Tiêu chuẩn

Nó dựa trên ISO4589-1 Nhựa xác định hành vi đốt cháy bởi chỉ số oxy-part1: Hướng dẫn và ISO4589-1 Nhựa xác định hành vi đốt cháy bằng chỉ số oxy-part1: Kiểm tra nhiệt độ môi trường xung quanh.

Ứng dụng

Thiết bị phù hợp cho việc thử nghiệm quá trình đốt cháy chỉ số oxy và mẫu vật có độ dày của mẫu nhỏ hơn 10.5mm có thể đứng thẳng và tự kết hợp trong dòng hỗn hợp oxy và nitơ trong điều kiện thử nghiệm được chỉ định. chỉ số nồng độ oxy tối thiểu cần thiết để đốt mẫu được duy trì. Nó cũng có thể áp dụng cho mẫu có mật độ rõ ràng lớn hơn 100kg / m chất rắn đồng nhất, vật liệu nhiều lớp hoặc vật liệu xốp và một số vật liệu xốp có mật độ biểu kiến ​​nhỏ hơn 100kg / m trong lưu lượng hỗn hợp oxy và nitơ trong điều kiện thử nghiệm được chỉ định. vị trí thử nghiệm cần duy trì chỉ số nồng độ oxy tối thiểu để đốt mẫu.

Tham số

Cài đặt

1. Người dùng nên đọc tiêu chuẩn ISO4589-1 một cách cẩn thận, làm quen với và nắm vững các yêu cầu của các chỉ số thử nghiệm khác nhau trong tiêu chuẩn, hiểu thành phần của thiết bị và biết cách thiết bị đáp ứng các yêu cầu của tham số.

Trong thử nghiệm này, việc điều chỉnh phương thức hoạt động của nhà khai thác và các tham số có ảnh hưởng lớn đến kết quả thử nghiệm. Người thử nghiệm nên đọc kỹ tiêu chuẩn và vận hành nghiêm ngặt theo các yêu cầu và các bước của tiêu chuẩn để thực hiện phép thử lặp lại.

Trong thử nghiệm này, việc điều chỉnh phương thức hoạt động của nhà khai thác và các tham số có ảnh hưởng lớn đến kết quả thử nghiệm. Người thử nghiệm nên đọc kỹ tiêu chuẩn và vận hành nghiêm ngặt theo các yêu cầu và các bước của tiêu chuẩn để thực hiện phép thử lặp lại.

2. Hộp điều khiển của thiết bị mẫu được đặt trên một bảng vận hành phù hợp và trụ đốt được đặt trong một hộp kín với quạt hút. Kết nối xi lanh đốt và cặp nhiệt điện trong hộp điều khiển và kết nối của ống nhiệt điện, đường kết nối giữa bộ làm mát bán dẫn và hộp điều khiển, nguồn cấp điện 220V.

3.Một ống cao su được sử dụng để kết nối đầu áp suất thấp của van giảm áp trên bình oxy vào giao diện trên hộp điều khiển và kết nối giữa đầu áp suất thấp của van giảm áp trên bình chứa nitơ và giao diện trên hộp điều khiển. Một ống nhựa với tập tin đính kèm ngẫu nhiên 8MM được sử dụng để kết nối giao diện nhanh trong hộp điều khiển và dưới hình trụ đốt.

4.Ins đầu của cảm biến nhiệt độ cặp nhiệt điện (khoảng 2 MÉT màu xanh dây trong đường kính) vào một lỗ nhỏ trong tấm nhôm dưới xi lanh.

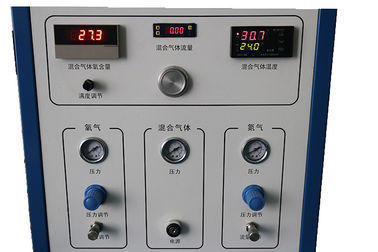

5.Khi nguồn điện của thiết bị được bật, cảm biến nhiệt độ, hệ thống sưởi và làm lạnh tự động hoạt động, và nhiệt độ của bình đốt đạt 23 ℃ ± 2 ℃. Nó có thể xoay oxy trên bảng điều khiển và điều chỉnh nút áp suất của bộ giảm áp suất nitơ, và quan sát đồng hồ đo áp suất trên bảng điều khiển để tạo ra oxy trên bảng điều khiển và máy đo áp suất nitơ 0.1MP.

6.The tấm đính kèm ngẫu nhiên đục lỗ và lưới kim loại được gắn vào xi lanh đốt. Để các hạt thủy tinh của con người, cài đặt các lớp trên lớp xốp tấm lưới kim loại. Theo mẫu cần kiểm tra, chọn mẫu cố định thích hợp để lắp đặt trên thanh đỡ được sử dụng.

Xác định tốc độ dòng khí hỗn hợp

7. Tiêu chuẩn quy định tốc độ dòng khí hỗn hợp trong bình đốt là 40 ± 2mm / s.

Công thức tính tổng lưu lượng khí hỗn hợp: Q = VS

Trong công thức: Q: tốc độ dòng khí hỗn hợp V: vận tốc khí hỗn hợp S: diện tích phần hình trụ đốt

Đường kính của ống đốt của thiết bị là 80 mm.

Q = 0,04²xπx0,04x60x1000 = 12,05 ± 0,6L / phút

(nếu đường kính của hình trụ thay đổi, tổng tốc độ dòng chảy của hỗn hợp cần được tính toán lại)

8. điều chỉnh oxy điều chỉnh núm, làm cho lưu lượng oxy đến 12.05l / min dưới 0.1MP áp lực. Giá trị chỉ ra khối lượng lưu lượng kế là 12,05. Khi nhiệt độ trên nhiệt kế ổn định ở 23 ℃ ± 2 ℃, giá trị chỉ thị của đồng hồ đo oxy phải được điều chỉnh đến 99.8-99.9, có thể được điều chỉnh bằng điện trở biến đổi nhỏ trên bảng nội dung oxy với bộ mở nhỏ tập tin đính kèm ngẫu nhiên.

Bằng cách tắt nút điều chỉnh oxy và mở núm điều chỉnh nitơ, tốc độ dòng nitơ có thể đạt 12,05 L / phút dưới áp suất 0,1MP, nghĩa là giá trị chỉ định của Lưu lượng kế khối lượng là 12,05. Khi nhiệt độ trên nhiệt kế ổn định ở 23 ℃ ± 2 ℃, giá trị của đồng hồ đo hàm lượng oxy phải được biểu thị bằng 0-0.1.

Kiểm tra

1. Chuẩn bị từ 15 mẫu trở lên theo tiêu chuẩn.

Chuẩn bị mẫu

Chuẩn bị mẫu vật liệu tự chuẩn bị

Sử dụng con dao tạ thừa ngẫu nhiên để cắt vật liệu tự brace cần được thử nghiệm thành 15 miếng hoặc hơn với máy đục lỗ hoặc sử dụng các phương pháp khác để cắt ra 15 miếng vật liệu tự hỗ trợ hoặc nhiều hơn để sử dụng.

Chuẩn bị mẫu vật liệu không tự chuẩn bị

Cắt các mẫu vật liệu không tự brace thành 15 miếng hoặc hơn 140x50mm mẫu bằng cách kéo hoặc các phương pháp khác.

2. Chọn vật cố định mẫu thích hợp theo tiêu chuẩn và lắp nó vào khung đỡ trong ống đốt.

3. Lắp đặt mẫu thử, đậy nắp ống thủy tinh và đậy phần trên của nắp đậy dòng chảy.

4 . Theo chương trình thử nghiệm, khí hỗn hợp với tốc độ dòng chảy 12 L / MIN, áp suất oxy trên bảng điều khiển và áp suất nitơ là 0,1 MP. Tốc độ dòng oxy và nitơ được xác định bằng chỉ số oxy đã biết và chưa biết của mẫu vật.

Khi chỉ số oxy của vật liệu được biết và cần phải được xác nhận bằng quá trình cháy và nếu chỉ số oxy đã biết là 25, theo tiêu chuẩn, chiều dài của ngọn lửa lan truyền được ghi lại bằng đồng hồ bấm giờ. Nếu thời gian lan truyền không đủ hoặc ngọn lửa bị dập tắt, oxy sẽ tăng lên và nitơ phải tăng lên.

Khi chỉ số oxy của vật liệu chưa được biết, cần bắt đầu với chỉ số oxy là 18:

Lấy giá trị hàm lượng oxy ban đầu là 18,0, tổng lưu lượng khí hỗn hợp là 12,05 L / phút. Bảo đảm nhiệt độ của bộ điều khiển trên bảng điều khiển cho dù nó ở nhiệt độ 23 ℃ ± 2 ℃, nhiệt độ của hỗn hợp khí ổn định đến 23 ℃ ± 2 ℃, và mẫu được đốt cháy sau 30 S. Theo tiêu chuẩn, chiều dài của ngọn lửa lan xuống được ghi lại bằng đồng hồ bấm giờ. Nếu thời gian lan truyền không đủ hoặc ngọn lửa bị dập tắt, oxy sẽ tăng lên và nitơ phải tăng lên.

5. nó được quan sát cho dù nhiệt độ chỉ định của nhiệt kế trên bảng điều khiển là ở 23 ℃ ± 2 ℃. Nếu nhiệt độ thấp hơn 23 & # 8451; & # 8451; 2 & # 8451;, nút sưởi ấm nên được mở ra để làm nóng hỗn hợp khí, vì vậy mà hỗn hợp khí có thể được đốt cháy ở 23 ℃ ± 2 ℃. Nếu nhiệt độ của hỗn hợp khí là 23 ℃ ± 2 ℃, mẫu nên được đốt cháy sau 30 S.

6. Một vòi phun với vòi phun sed2mm được lắp đặt (người sử dụng phải mua bình butan). Điều chỉnh lượng khí trong khu vực butan và đốt cháy ngọn lửa vòi phun sao cho chiều dài ngọn lửa là 16 ± 4 mm và mẫu được đốt cháy theo phương pháp và thời gian theo quy định của tiêu chuẩn.

7. Nếu không thể bắt lửa mẫu, tăng lưu lượng oxy, hoặc giảm dòng khí nitơ cùng một lúc. Theo yêu cầu của tiêu chuẩn, tăng nồng độ oxy của hỗn hợp. Khi oxy được thêm vào hoặc giảm, cùng một lượng nitơ nên được giảm hoặc tăng đồng thời để đảm bảo rằng tổng lưu lượng của hỗn hợp được duy trì ở mức 12,05 L / phút.

8.Burning: Một fter cháy, thời gian đốt cháy được ghi lại với đồng hồ bấm giờ và chiều dài đốt đã được quan sát, và hiệu suất đốt của một mẫu đơn được đánh giá theo tiêu chuẩn.

9. Xác định sự gia tăng hoặc giảm nồng độ oxy của khí hỗn hợp dựa trên một thử nghiệm đơn lẻ và tiến hành thử nghiệm tiếp theo.

10. Theo yêu cầu và các bước của tiêu chuẩn, hoàn thành phép thử các mẫu còn lại, tính giá trị K, và theo độ lệch chuẩn của mẫu.

Sơ đồ điện (ảnh đính kèm)
